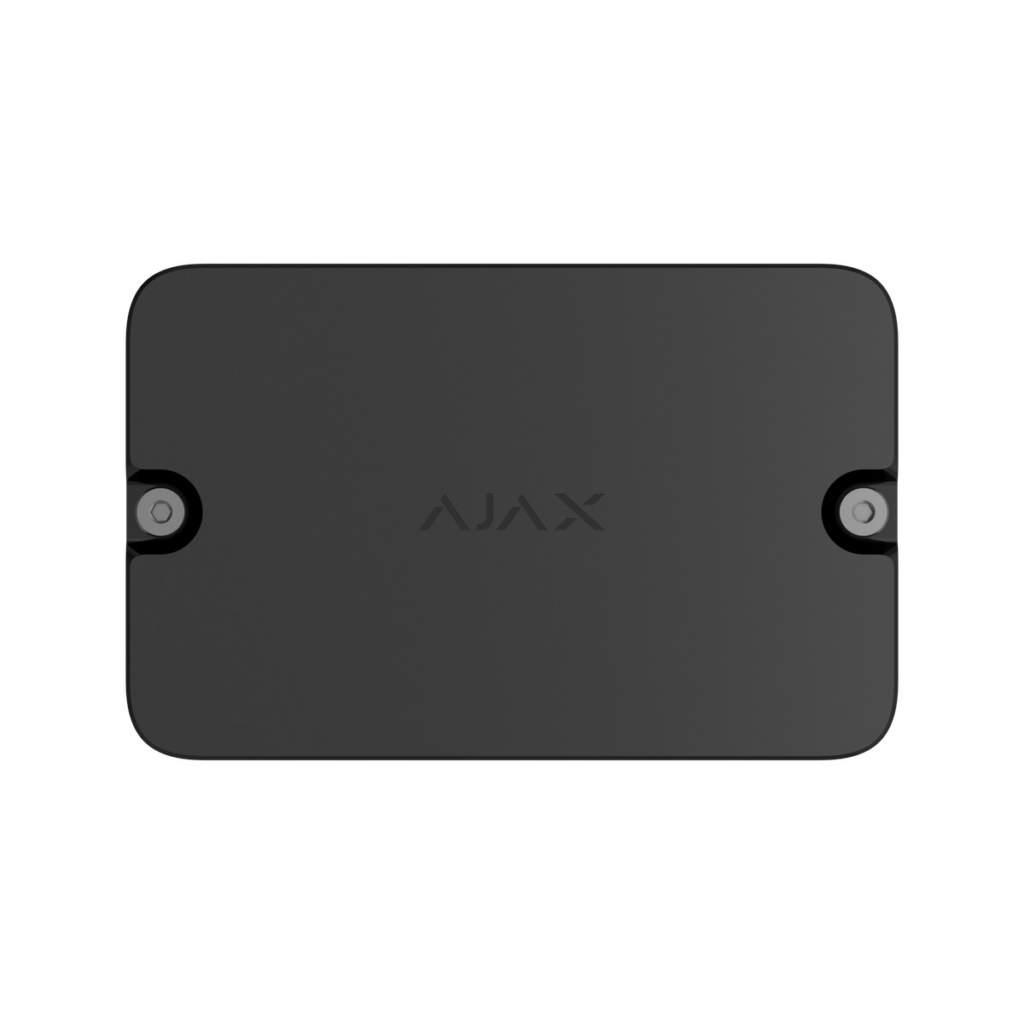

Ajax EN54 I/O Module (2X2), černá
.shpd-wrap{font-family:'Open Sans',Tahoma,Verdana,Arial,sans-serif!important;font-size:14px!important;color:#1a1a1a!important;line-height:1.6!important;background:#fff!important;padding:0!important;display:block!important;}
.shpd-wrap *{box-sizing:border-box!important;margin:0!important;padding:0!important;float:none!important;}
.shpd-wrap svg,.shpd-wrap svg *{overflow:visible!important;margin:auto!important;padding:0!important;}
.shpd-title{font-size:22px!important;font-weight:700!important;color:#2d2d2d!important;margin:28px 16px 14px!important;padding-bottom:8px!important;border-bottom:2px solid #e0e0e0!important;text-transform:uppercase!important;letter-spacing:.04em!important;display:block!important;}
.shpd-intro{font-size:13px!important;color:#555!important;margin:0 16px 20px!important;padding:10px 14px!important;background:#f0f7f4!important;border-left:4px solid #009c70!important;display:block!important;border-radius:0 4px 4px 0!important;}
.shpd-f1,.shpd-f2{display:block!important;margin-bottom:0!important;}
.shpd-fc1,.shpd-fc2{display:flex!important;gap:0!important;align-items:stretch!important;flex-wrap:nowrap!important;}
.shpd-fc1{background:#f8f9fb!important;flex-direction:row!important;border-radius:12px!important;overflow:hidden!important;margin:0 16px 12px!important;}
.shpd-fc2{background:#fff!important;flex-direction:row-reverse!important;border-radius:12px!important;overflow:hidden!important;margin:0 16px 12px!important;border:1px solid #f0f0f0!important;}
.shpd-media{flex:0 0 45%!important;max-width:45%!important;display:flex!important;align-items:center!important;justify-content:center!important;background:#fff!important;padding:16px!important;overflow:hidden!important;}
.shpd-media-grey{background:#eaebec!important;}
.shpd-media-dark{background:#000!important;}
.shpd-media img,.shpd-media video{width:100%!important;height:auto!important;max-height:260px!important;object-fit:contain!important;display:block!important;border:none!important;box-shadow:none!important;border-radius:10px!important;}
.shpd-hero{display:block!important;margin:0!important;overflow:hidden!important;}
.shpd-hero img,.shpd-hero video{width:100%!important;height:320px!important;object-fit:cover!important;object-position:center center!important;display:block!important;border:none!important;box-shadow:none!important;border-radius:0!important;}
.shpd-hero-text{padding:16px 16px 8px!important;display:block!important;}
.shpd-hero-text p{font-size:17px!important;color:#444!important;margin-bottom:8px!important;line-height:26px!important;display:block!important;}
.shpd-hero-text p:last-child{margin-bottom:0!important;}
.shpd-content{flex:1 1 55%!important;padding:28px 32px!important;display:flex!important;flex-direction:column!important;justify-content:center!important;}
.shpd-content h2{font-size:15px!important;font-weight:700!important;color:#2d2d2d!important;margin-bottom:12px!important;text-transform:uppercase!important;letter-spacing:.04em!important;display:block!important;line-height:1.4!important;}
.shpd-content h2::after{content:''!important;display:block!important;width:32px!important;height:2px!important;background:#009c70!important;margin-top:8px!important;}
.shpd-content p{font-size:17px!important;color:#444!important;margin-bottom:8px!important;line-height:26px!important;display:block!important;}
.shpd-content p:last-child{margin-bottom:0!important;}
.shpd-video{display:block!important;position:relative!important;margin:0 16px 4px!important;border-radius:12px!important;overflow:hidden!important;background:#000!important;}
.shpd-video img{width:100%!important;height:auto!important;max-height:350px!important;object-fit:cover!important;display:block!important;border:none!important;box-shadow:none!important;border-radius:0!important;opacity:.85!important;transition:opacity .2s!important;}
.shpd-video:hover img{opacity:1!important;}
.shpd-vplay{position:absolute!important;top:50%!important;left:50%!important;transform:translate(-50%,-50%)!important;width:64px!important;height:64px!important;background:rgba(0,156,112,.9)!important;border-radius:50%!important;display:flex!important;align-items:center!important;justify-content:center!important;pointer-events:none!important;}
.shpd-vplay::after{content:''!important;display:block!important;width:0!important;height:0!important;border-style:solid!important;border-width:12px 0 12px 22px!important;border-color:transparent transparent transparent #fff!important;margin-left:4px!important;}
.shpd-vcap{padding:10px 16px!important;font-size:12px!important;color:#555!important;background:#f8f9fb!important;display:block!important;}
.shpd-ilist{display:grid!important;grid-template-columns:1fr 1fr!important;gap:2px!important;margin-bottom:4px!important;}
.shpd-irow{display:flex!important;align-items:center!important;background:#f8f9fb!important;overflow:visible!important;transition:background .2s!important;border-bottom:1px solid #eee!important;}
.shpd-irow:hover{background:#eef2ff!important;}
.shpd-irow:hover .shpd-ithumb:not(.shpd-ithumb-dark):not(.shpd-ithumb-grey){background:#fff!important;}
.shpd-irow:hover .shpd-ithumb-grey{background:#eaebec!important;}
.shpd-ithumb{width:150px!important;height:150px!important;flex-shrink:0!important;margin:8px!important;border-radius:12px!important;overflow:hidden!important;background:#fff!important;display:flex!important;align-items:center!important;justify-content:center!important;box-shadow:inset 0 0 0 1px rgba(0,0,0,.06)!important;}
.shpd-ithumb-grey{background:#eaebec!important;}
.shpd-ithumb-dark{background:#000!important;box-shadow:none!important;}
.shpd-ithumb img,.shpd-ithumb video{width:150px!important;height:150px!important;object-fit:contain!important;display:block!important;border:none!important;box-shadow:none!important;border-radius:10px!important;}
.shpd-ithumb::after{display:none!important;}
.shpd-itext{flex:1!important;padding:10px 12px 10px 8px!important;}
.shpd-itext h3{font-size:14px!important;font-weight:700!important;color:#2d2d2d!important;text-transform:uppercase!important;letter-spacing:.03em!important;margin-bottom:4px!important;display:block!important;line-height:1.3!important;}
.shpd-itext p{font-size:13px!important;color:#666!important;line-height:1.4!important;display:block!important;}
.shpd-grid3{display:grid!important;grid-template-columns:repeat(3,1fr)!important;gap:8px!important;margin-bottom:4px!important;padding:0 16px 16px!important;}
.shpd-card{background:#f0f0f0!important;overflow:hidden!important;position:relative!important;display:block!important;border-radius:10px!important;box-shadow:0 2px 8px rgba(0,0,0,.1)!important;}
.shpd-card img{width:100%!important;height:140px!important;object-fit:cover!important;display:block!important;border:none!important;box-shadow:none!important;border-radius:0!important;}
.shpd-card:hover img{transform:scale(1.04)!important;}
.shpd-cbody{padding:20px 10px 10px!important;background:linear-gradient(transparent,rgba(0,0,0,.75) 60%,rgba(0,0,0,.85))!important;position:absolute!important;bottom:0!important;left:0!important;right:0!important;display:block!important;}
.shpd-cbody h3{color:#fff!important;font-size:11px!important;font-weight:700!important;text-transform:uppercase!important;letter-spacing:.03em!important;display:block!important;line-height:1.3!important;}
.shpd-twrap{margin:20px 16px 16px!important;display:block!important;}
.shpd-twrap h4{font-size:14px!important;font-weight:700!important;color:#2d2d2d!important;margin-bottom:10px!important;padding-bottom:6px!important;border-bottom:2px solid #009c70!important;text-transform:uppercase!important;letter-spacing:.05em!important;display:block!important;}
.shpd-ttable{border:1px solid #e0e0e0!important;border-radius:6px!important;overflow:hidden!important;display:block!important;}
.shpd-trow{display:grid!important;grid-template-columns:44% 56%!important;border-bottom:1px solid #e8e8e8!important;}
.shpd-trow:last-child{border-bottom:none!important;}
.shpd-tlabel{padding:6px 12px!important;font-size:11px!important;color:#555!important;background:#f5f5f5!important;display:block!important;}
.shpd-tvalue{padding:6px 12px!important;font-size:11px!important;color:#1a1a1a!important;background:#fff!important;display:block!important;}
.shpd-tgrp .shpd-tlabel{background:#2d2d2d!important;color:#fff!important;grid-column:1/-1!important;font-size:10px!important;text-transform:uppercase!important;letter-spacing:.08em!important;font-weight:700!important;}
.shpd-tgrp .shpd-tvalue{display:none!important;}
@media(max-width:700px){.shpd-fc1,.shpd-fc2{flex-direction:column!important;}.shpd-media{flex:none!important;max-width:calc(100% - 32px)!important;width:calc(100% - 32px)!important;}.shpd-ilist{grid-template-columns:1fr!important;}.shpd-grid3{grid-template-columns:1fr 1fr!important;}}

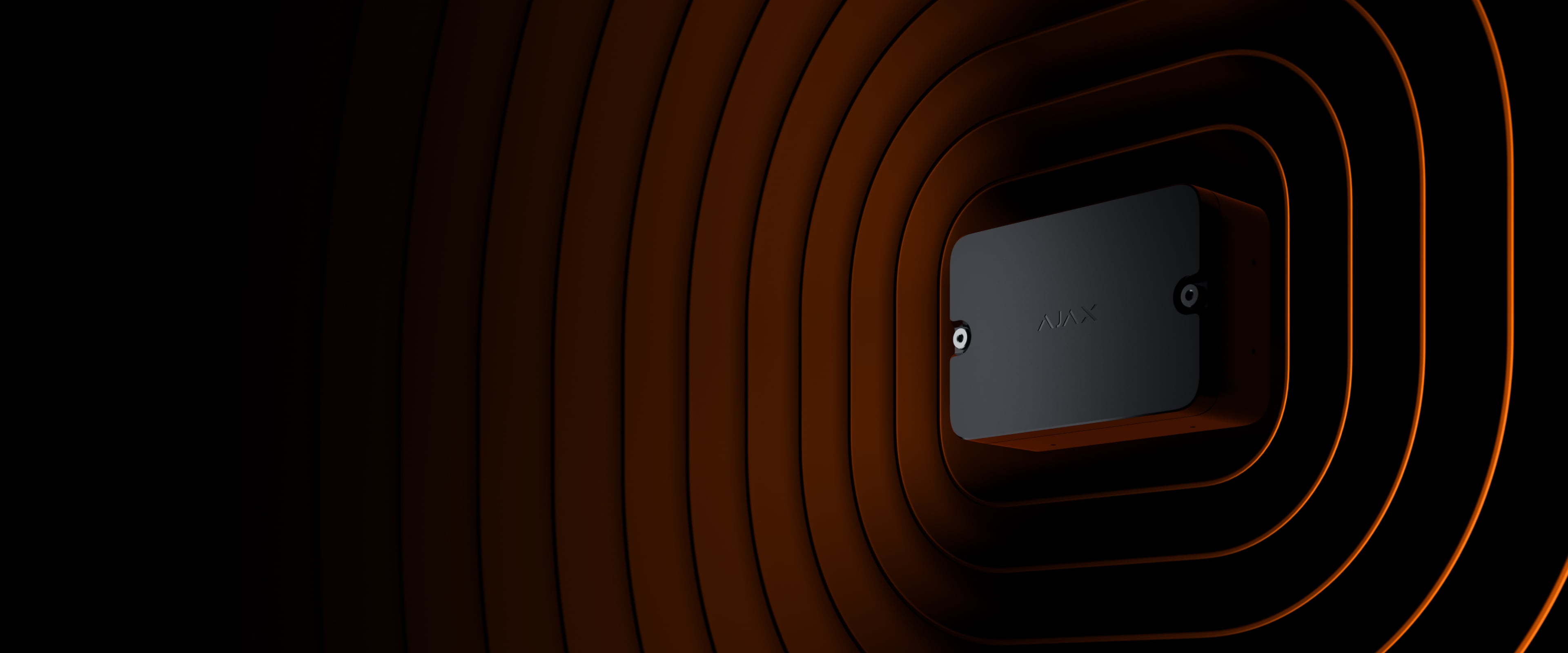

EN54 I/O Module (2X2) Jeweller
Bezdrátový adresovatelný modul se dvěma vstupy a dvěma výstupy pro systém požárního poplachu.
EN54 I/O Module (2X2) Jeweller rozšiřuje možnosti použití a kompatibility v požárních systémech certifikovaných dle EN 54. Prostřednictvím výstupů modulu lze automatizovat reakci na mimořádné události – ovládat brány, zámky dveří, osvětlení nebo výstražné systémy.
Vstupy umožňují doplnit instalaci o lineární kouřové detektory, ovládací panely výtahů, systémy HVAC nebo jiná kabelová zařízení třetích stran. Modul nabízí přímou komunikaci s ústřednou CIE, intuitivní konfiguraci přes aplikace Ajax a bezproblémovou údržbu.
Řada EN54: Bezdrátový komerční systém detekce požáru a požárního poplachu ▶ Přehrát na YouTube
Automatizovaná odezva při požárním poplachu
Dva galvanicky oddělené výstupy podporují střídavý i stejnosměrný proud. K modulu lze připojit elektrická zařízení – od dveřních zámků a nouzového osvětlení po řízení výtahů a hlasové poplachové systémy. Automatizační scénáře systému Ajax aktivují připojená zařízení okamžitě po spuštění poplachu.
Integrace zařízení třetích stran
Dva vstupy přijímají signály od kabelových detektorů, dveřních kontrolérů, ovladačů výtahů a dalších zařízení. Modul podporuje nejběžnější typy zapojení včetně 3EOL – až tři různé signály z jediného připojeného zařízení. Pro každý vstup lze nastavit typ události (požár, únik plynu, porucha, evakuace aj.).
Rychlé přidání do systému
Přidání modulu do systému spočívá pouze v naskenování QR kódu a pár klepnutích v aplikaci Ajax. Instalátor nastaví virtuální místnost, požární zónu a přesné umístění zařízení. Stejné parametry lze přiřadit i integrovaným zařízením třetích stran.
Konfigurace a testování v aplikacích Ajax
Konfigurace zabere jen několik kroků – bez složitého programování. Instalátor provede test síly signálu Jeweller jediným klepnutím; výsledky se zobrazí v protokolu událostí během sekund. Parametry vstupů a výstupů, provozní režimy i automatizační scénáře se nastavují přímo v aplikaci, na místě nebo vzdáleně.
Jeweller – integrovaná bezdrátová komunikace
Vestavěný protokol Jeweller zajišťuje obousměrnou radiokomunikaci s ústřednou CIE nebo opakovačem na vzdálenost až 1 700 m. Nevyžaduje žádné externí komunikátory. Frekvenční přeskakování a detekce rušení chrání před záměrným narušením signálu.
Autonomní provoz až 5 let
Předinstalované baterie CR123A zajišťují provoz bez externího napájení až 5 let. Stav nabití je průběžně sledován v aplikacích Ajax a servisní firmy dostávají včasná upozornění na nízký stav baterie. Výměna baterie je rychlá – stačí sejmout přední kryt modulu.
Promyšlená konstrukce pro snadnou instalaci
Výřezy a perforace ve skříni umožňují vedení kabelů ze zadní strany, ze stran i shora nebo zdola. Modul se osazuje na panel SmartBracket bez nutnosti demontáže krytu. Ochranné pouzdro desky zabraňuje jejímu poškození při instalaci.

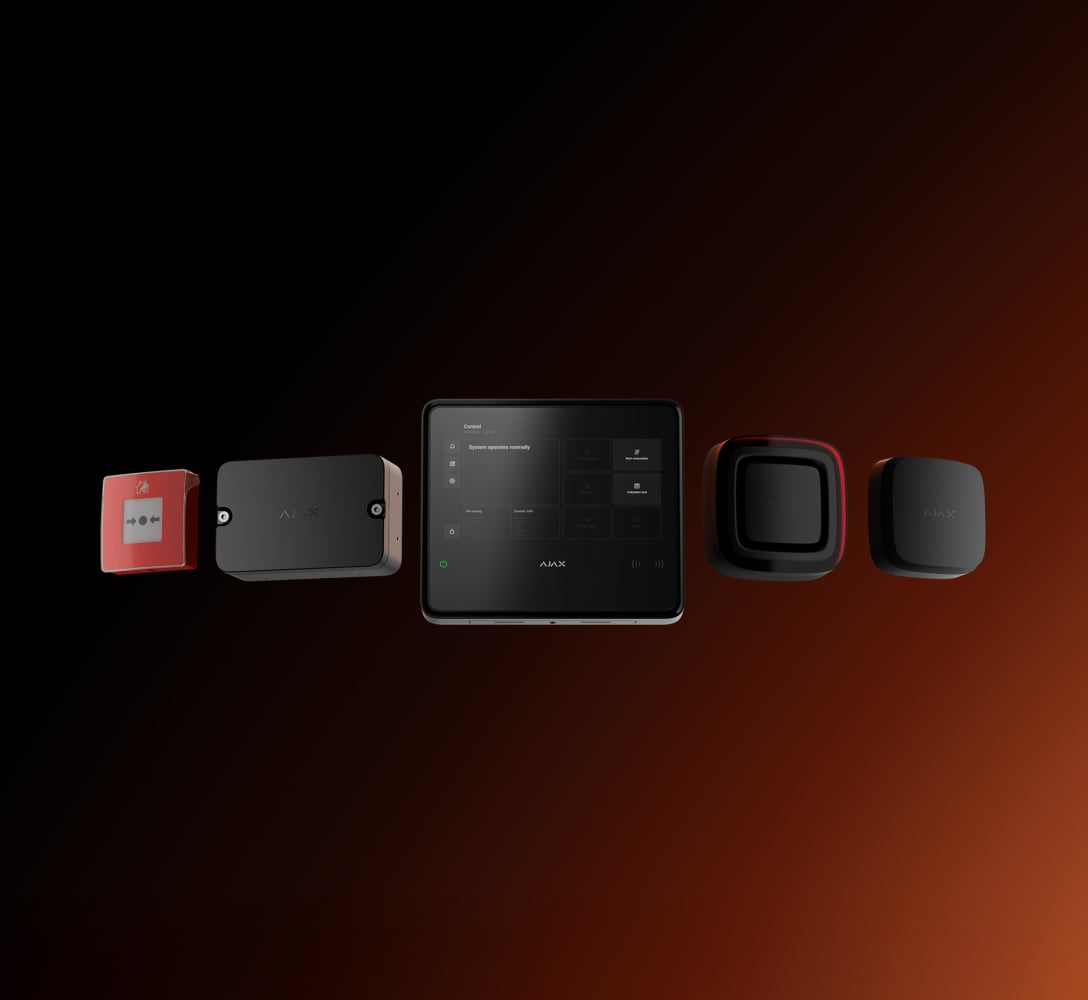

Certifikované řešení požární ochrany EN 54
EN54 Line je plně bezdrátový systém rychle nasaditelný i ve velkých projektech. Každý produkt je otestován a certifikován dle standardů EN 54. Ekosystém Ajax umožňuje integraci požární ochrany s detekcí narušení, automatizací a videodohledem do jediného systému.

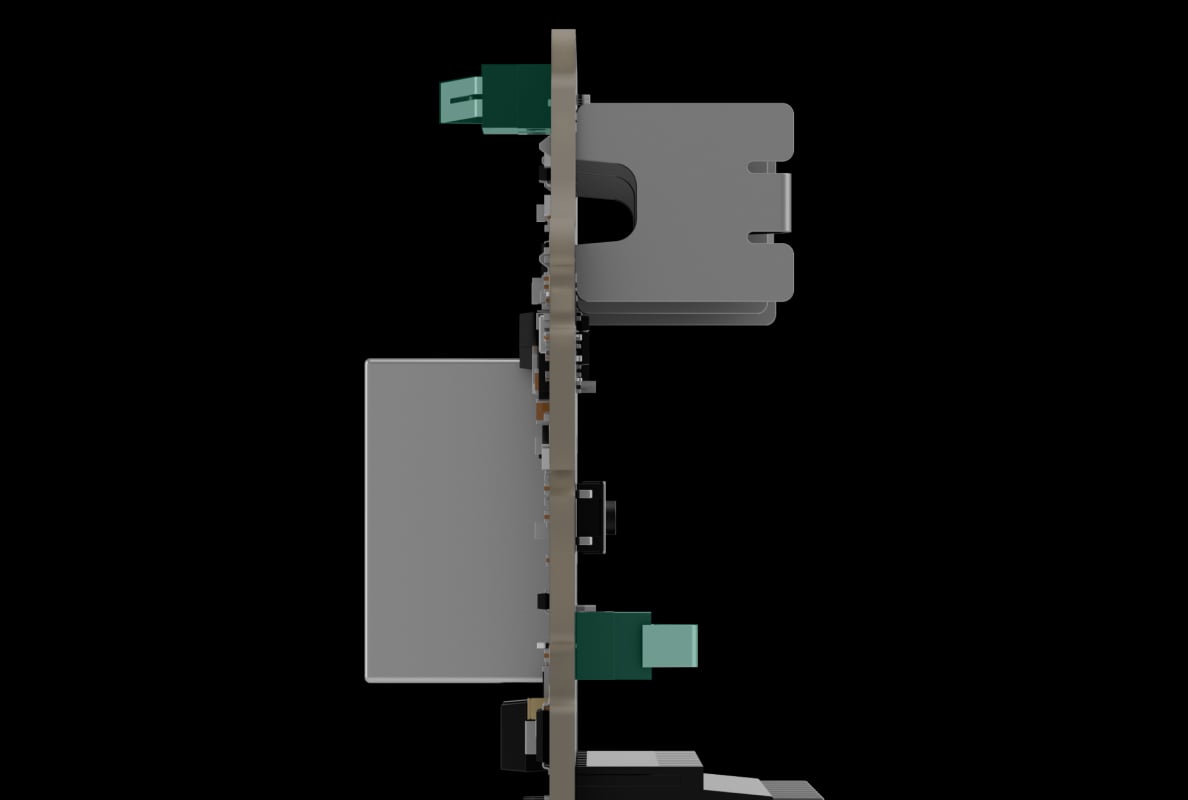

Dva tamper snímače a kompaktní rozměry
Modul je vybaven dvěma tamper tlačítky, která detekují odtržení zařízení od povrchu i otevření předního krytu. Kompaktní skříň třídy IP21C s hodnocením hořlavosti UL 94 V-0 umožňuje diskrétní montáž i v prostorách s omezeným místem.
Informativní notifikace a typy událostí
Aplikace Ajax umožňuje přiřadit každému vstupu specifický typ události – požár, únik plynu, porucha, evakuace, pomocný poplach nebo vlastní poplach. Text push notifikací a kódy událostí předávaných na PCO se odvíjejí od zvoleného typu. Nastavení provede administrátor nebo instalátor přímo v aplikaci.
Ochrana před poškozením desky
Ochranné pouzdro chrání elektroniku modulu během instalace a zabraňuje jejímu nechtěnému poškození. Svorkovnice má popisky vstupů i výstupů; EOL rezistory jsou součástí balení, takže instalátor má vše potřebné ihned po ruce.
Klíčové vlastnosti
2 galvanicky oddělené výstupy
Každý výstup podporuje střídavý (AC) i stejnosměrný proud (DC). AC: 10–250 V~, až 10 A; DC: 10–30 V DC, až 5 A (odporová zátěž).
2 vstupy pro kabelová zařízení třetích stran
Podporují typy zapojení NC, NO, EOL, 2EOL a 3EOL. Délka kabelového vedení až 100 m při použití kabelu 2×1,5 mm2 odolného vůči ohni.
Volitelné typy událostí pro připojená zařízení
Každý vstup lze nakonfigurovat s konkrétním typem události – požár, únik plynu, porucha, evakuace, pomocný poplach nebo vlastní poplach – pro přesné notifikace a kódy PCO.

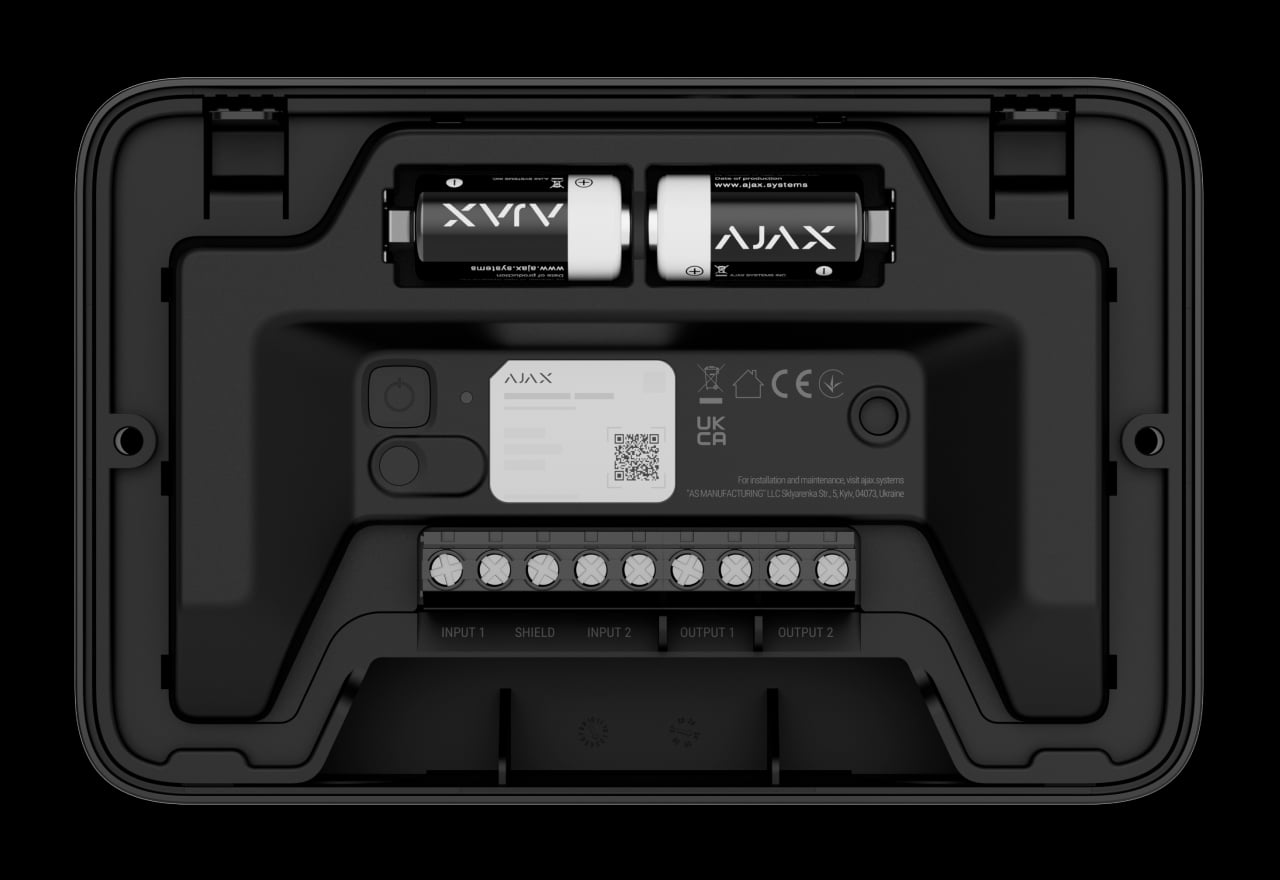

Výdrž baterie až 5 let
Předinstalované baterie CR123A zajišťují provoz bez externího napájení. Stav nabití je sledován v reálném čase v aplikacích Ajax; při nízké kapacitě jsou automaticky odesílány servisní notifikace.

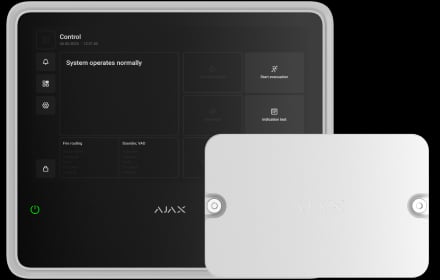

Kompaktní rozměry a krytí IP21C
Skříň s krytím IP21C a hodnocením hořlavosti UL 94 V-0 umožňuje montáž i v prostorách s omezeným místem. Celkové rozměry: 116 × 180 × 62 mm.
Plná shoda s normami EN 54
Certifikace EN 54-18 a EN 54-25. Modul je součástí komplexního bezdrátového řešení požární ochrany Ajax pro komerční a obecní objekty.
Nouzový (fail-safe) režim
Pokud je modul odpojen, vybitý nebo má hardwarovou závadu, automaticky aktivuje připojená zařízení. Zajišťuje spolehlivou funkci i při výpadku komunikace.
Hardware

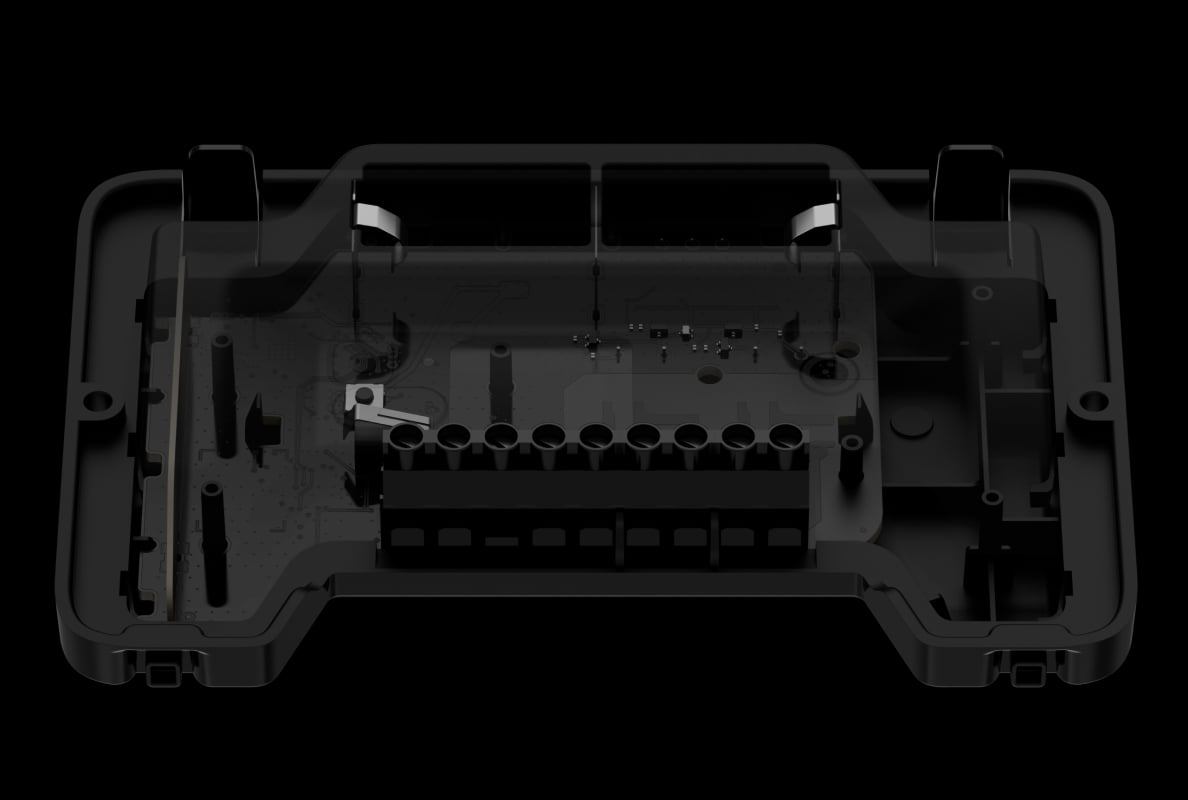

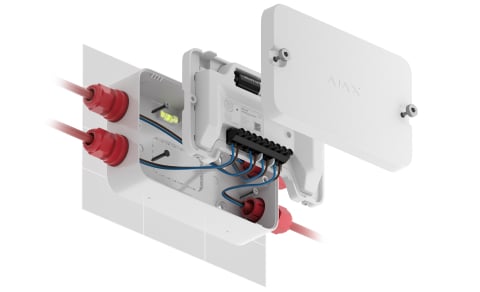

Ochranné pouzdro desky
Zabraňuje poškození desky plošných spojů při montáži a manipulaci.

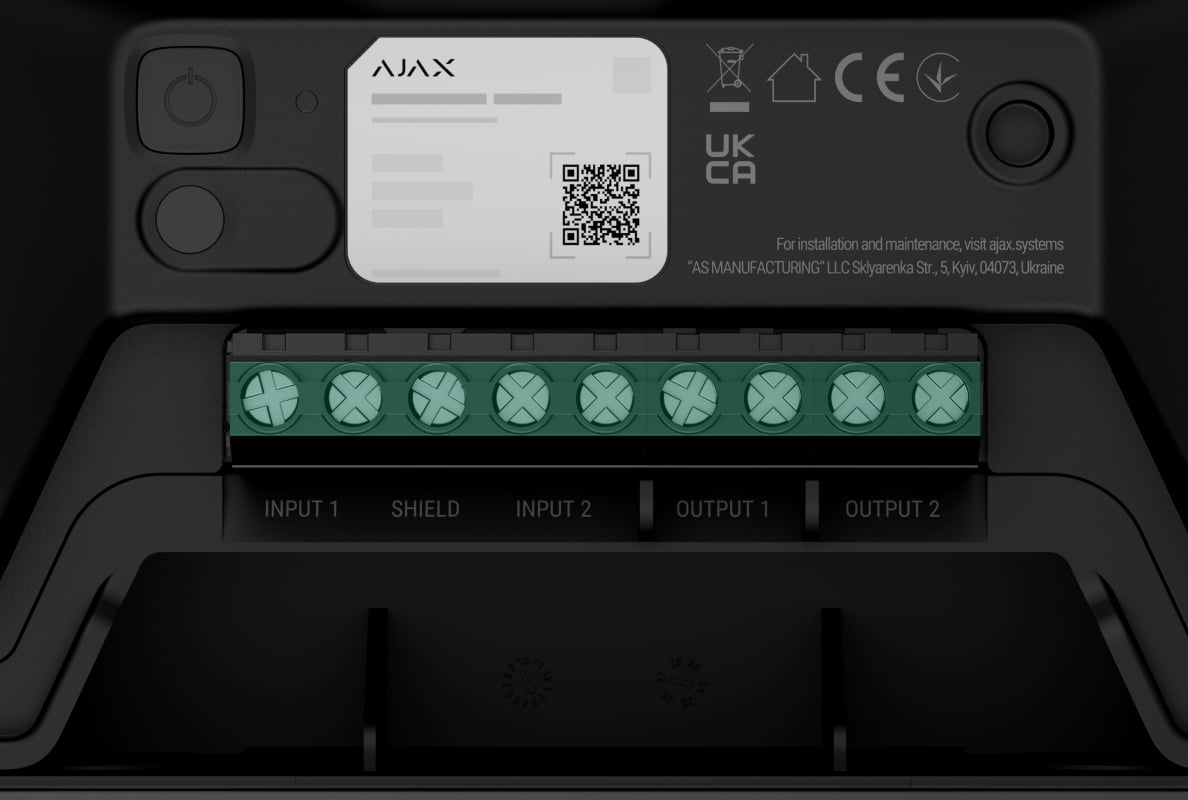

Svorkovnice s popisky
Vstupy i výstupy jsou zřetelně označeny; součástí balení jsou EOL rezistory (0,47 kΩ, 1,2 kΩ, 2,7 kΩ a 6,2 kΩ) pro každý vstup.
Dvě tamper tlačítka
Detekují odtržení modulu od povrchu i otevření předního krytu. Při narušení je okamžitě odesláno upozornění do aplikace Ajax a na PCO.

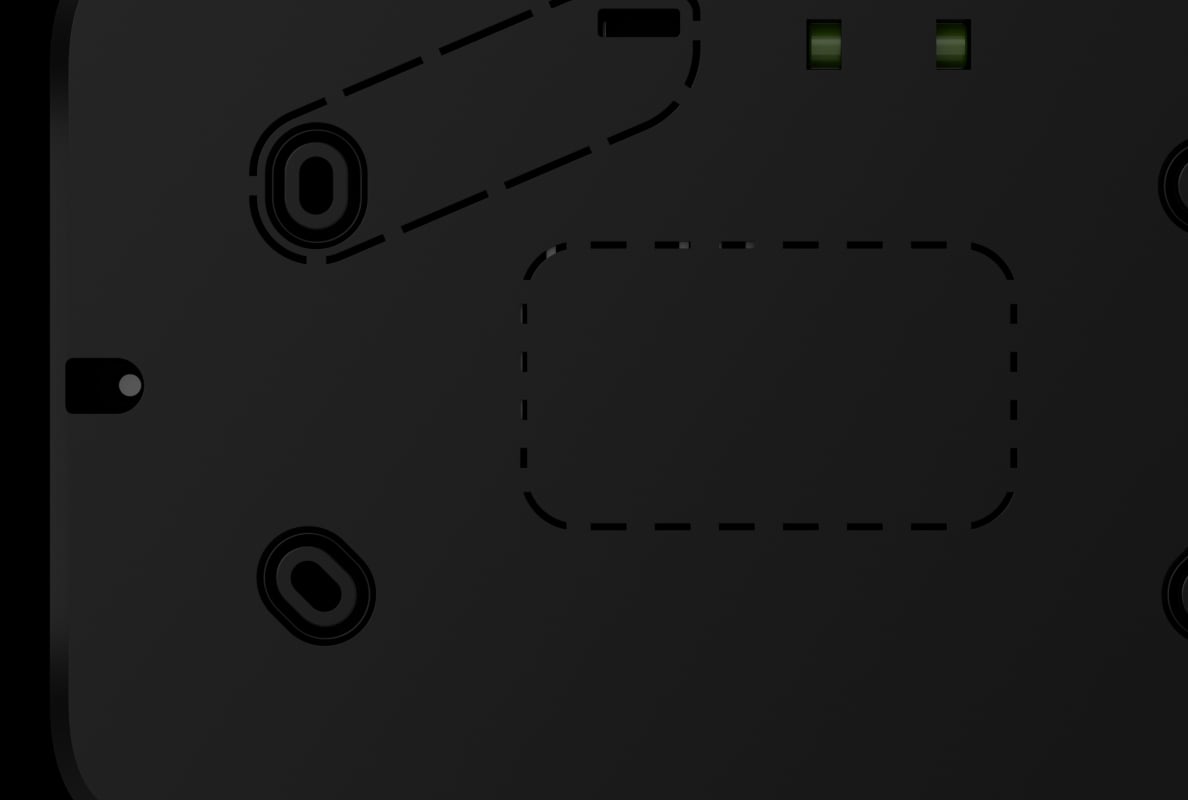

Výřezy a perforace pro vedení kabelů
Kabely lze přivést ze zadní strany, ze stran, shora i zdola – bez kompromisů při plánování trasy kabeláže.

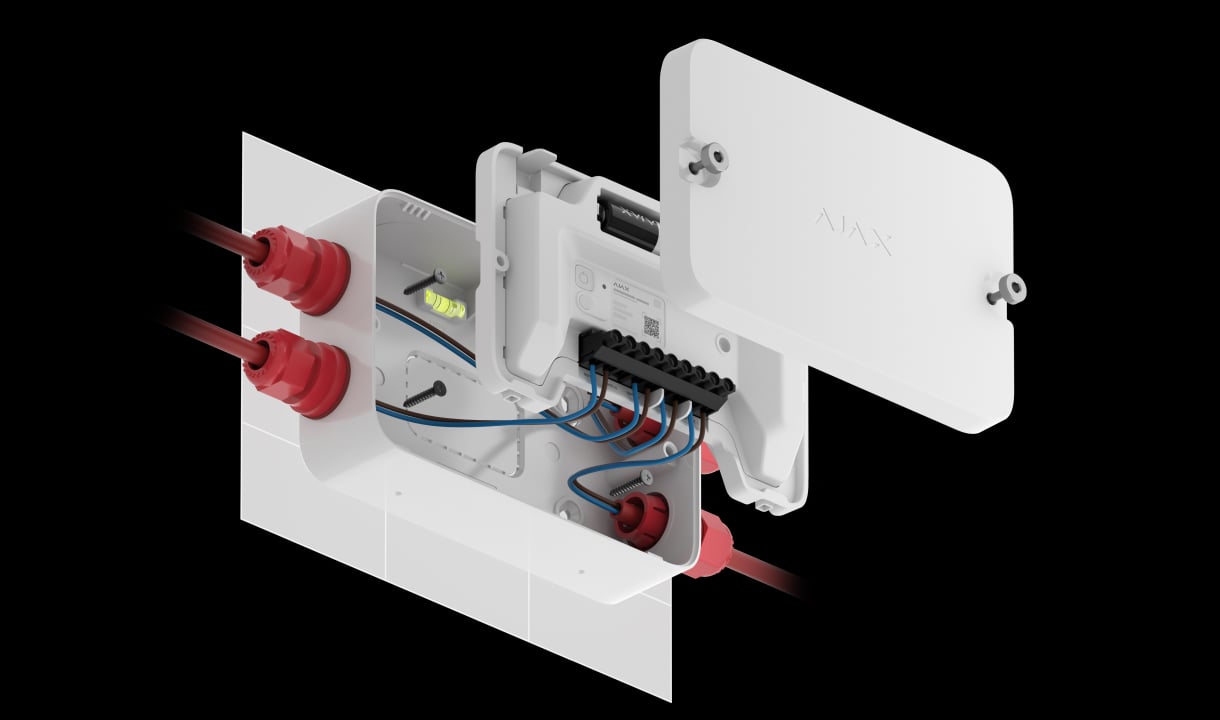

Montáž na panel SmartBracket
Modul se připevní na SmartBracket bez nutnosti demontáže krytu skříně. Montáž na zeď pomocí přiložených šroubů, nastavení v aplikaci Ajax.
Kde všude chrání

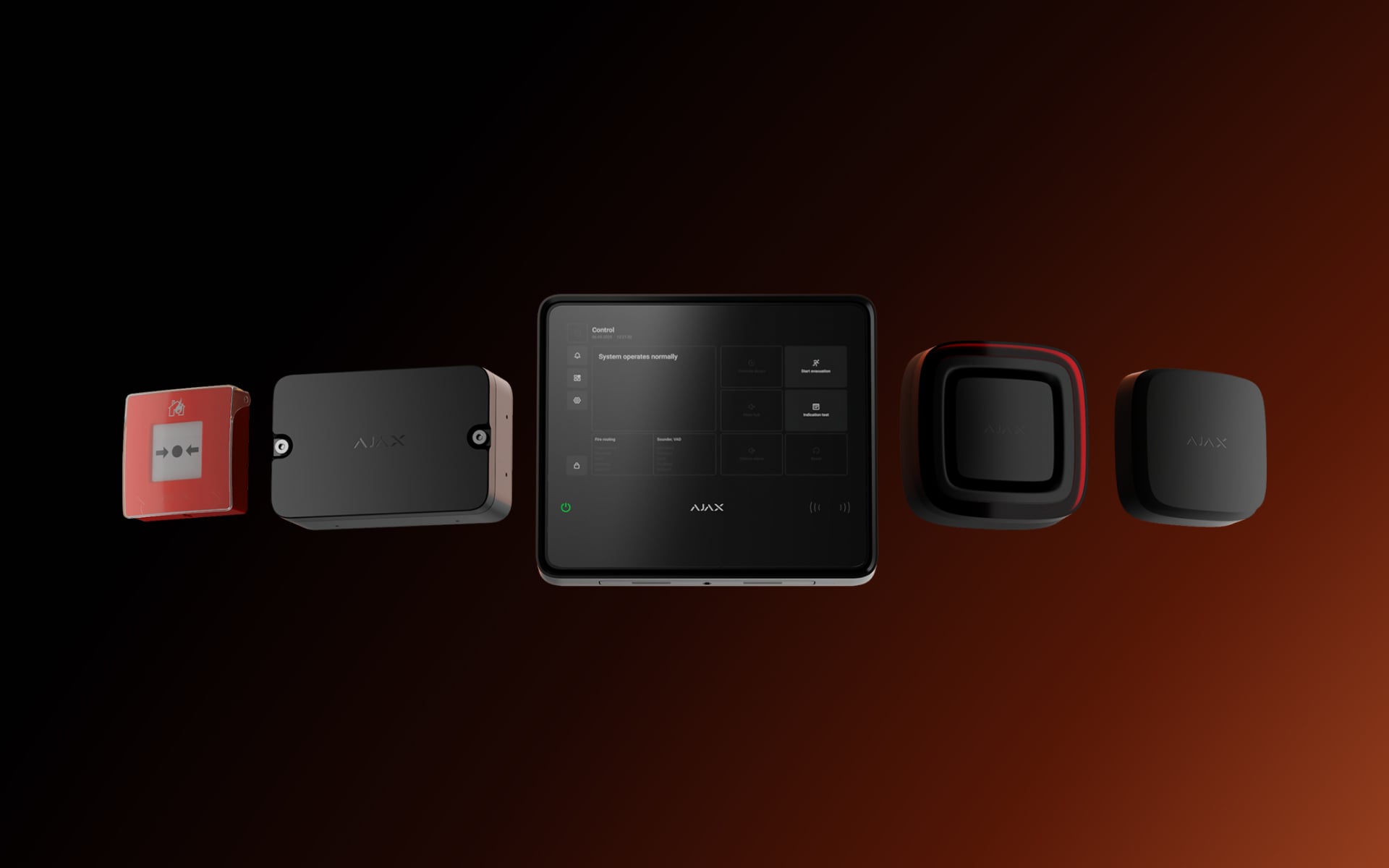

Komplexní řešení EN 54
Ochranné pouzdro desky
Svorkovnice s popisky
Flexibilní vedení kabelů
Snadná instalace
Ochrana před sabotáží
