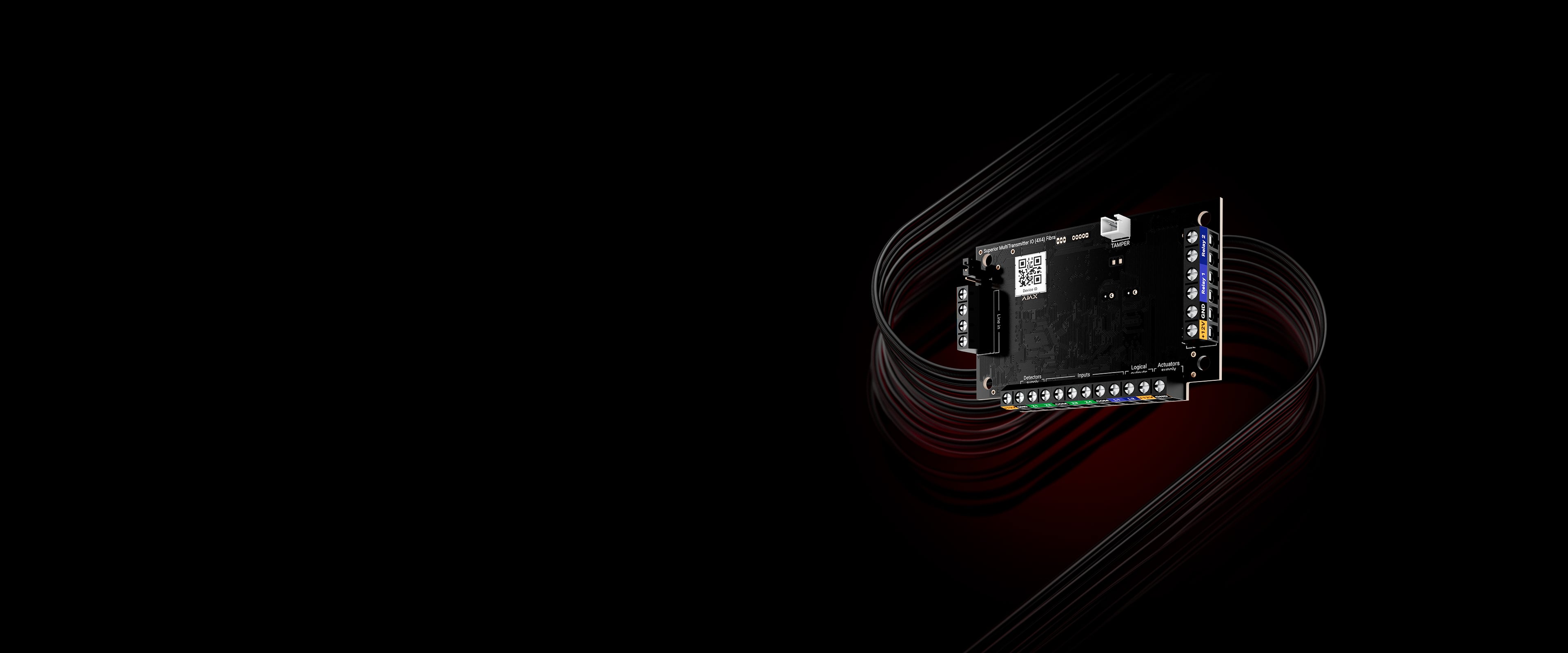

Superior MultiTransmitter IO (4X4) Fibra
Drátový modul se 4 vstupy a 4 výstupy. Určen k integraci zařízení třetích stran do systému Ajax.
Superior MultiTransmitter IO (4X4) Fibra umožňuje zapojit téměř jakékoli drátové bezpečnostní zařízení do ekosystému Ajax. Dejte nový život zastaralé technice a připojte zařízení mimo portfolio Ajax k vytvoření chytrého zabezpečovacího systému pro projekty libovolné složitosti.
Čtyři vstupy přijímají alarmy od připojených detektorů, zatímco čtyři výstupy ovládají zařízení třetích stran – například zástrčkové zámky, blokovací prvky a sirény. Modul je ideálním řešením pro robustní ochranu dveří podle principu nevyhnutelnosti.
Objevte Superior MultiTransmitter IO (4X4) Fibra ▶ Přehrát na YouTube
Modernizace zastaralých instalací
S integračními moduly Ajax není nutné vynakládat prostředky na výměnu starého zabezpečovacího systému. Superior MultiTransmitter IO (4X4) Fibra pomáhá vybudovat moderní bezpečnostní a automatizační systém na základě zastaralého, avšak funkčního vybavení. Díky čtyřem vstupům a čtyřem výstupům je modul ideální pro malé a středně velké projekty.
Energetická účinnost a napájení připojených zařízení
Modul je napájen ze sběrnice Fibra a zároveň zásobuje energií připojená zařízení třetích stran – výstup 12 V DC, celkový proud až 500 mA. Celková spotřeba modulu i připojených zařízení dosahuje nejvýše 7,5 W. Komunikace probíhá podle principu TDMA, díky čemuž je provoz energeticky úsporný a nezpůsobuje rušení.
Informativní oznámení o alarmech a událostech
Zařízení třetích stran připojená přes Superior MultiTransmitter IO (4X4) Fibra informují pult centrální ochrany i uživatele o událostech stejně jako nativní produkty Ajax. Z více než 10 dostupných typů událostí (vloupání, požár, pomocný alarm…) si instalatér vybere ten nejpřesnější. Po spuštění alarmu obdrží PCO i uživatelé detailní oznámení s popisem události a jejím místem.
Průběžný dohled nad systémem
Superior MultiTransmitter IO (4X4) Fibra provádí automatickou sebekontrolu a hlásí svůj stav hubu. Klíčové parametry – tamper, komunikace, napájení – jsou nepřetržitě sledovány. Server Ajax Cloud zajišťuje okamžité doručení oznámení do aplikací i na PCO. V případě závady nebo výpadku komunikace je technik neprodleně informován.

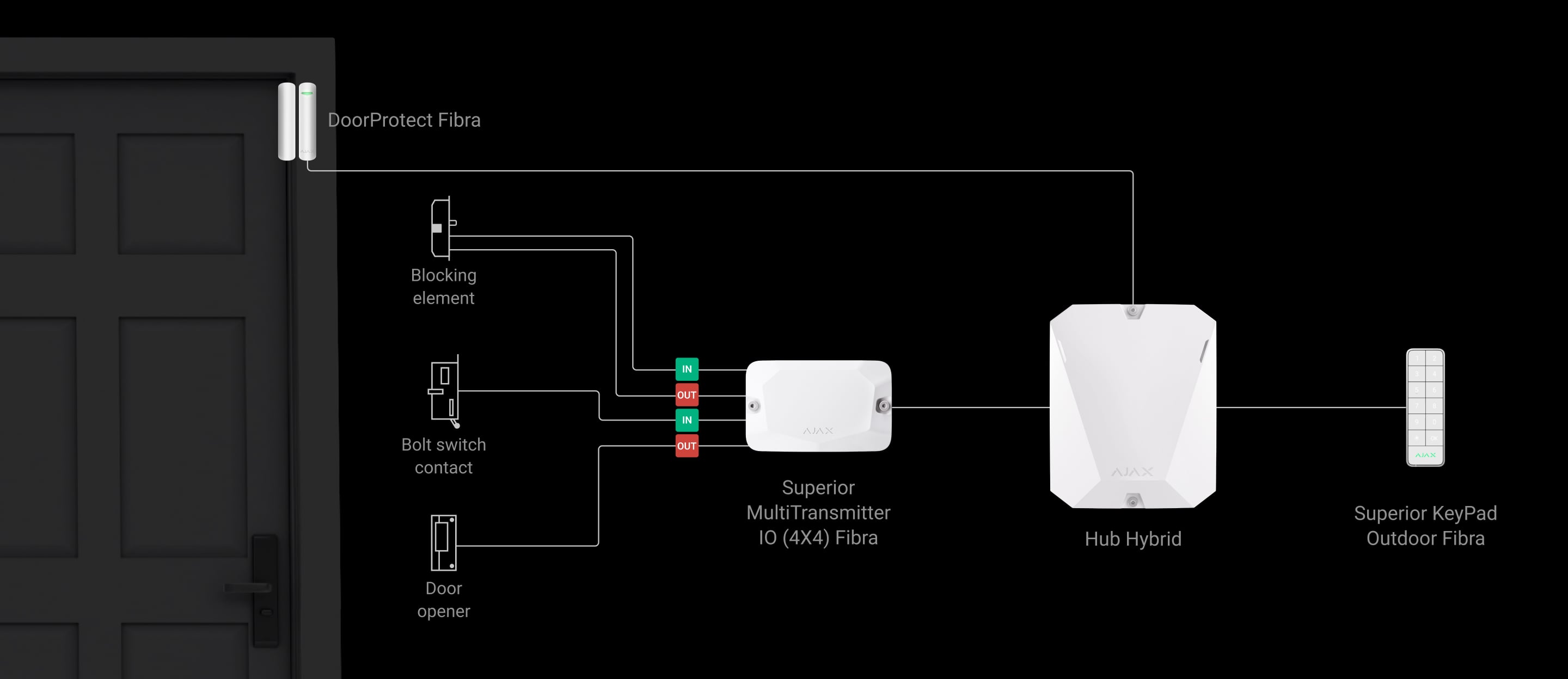

Automatizovaná správa výstupů
Připojte zařízení třetích stran k výstupům modulu a začleňte je do chytrého automatizačního systému. Dva reléové výstupy se suchým kontaktem zapínají a vypínají sirény, stroboskopy a další elektrická zařízení. Dva logické výstupy jsou určeny pro integraci dveřní ochrany – zástrčkové zámky a blokovací prvky – vhodné pro systémy na principu nevyhnutelnosti. Vše lze ovládat přes aplikaci Ajax nebo pomocí automatizačních scénářů.

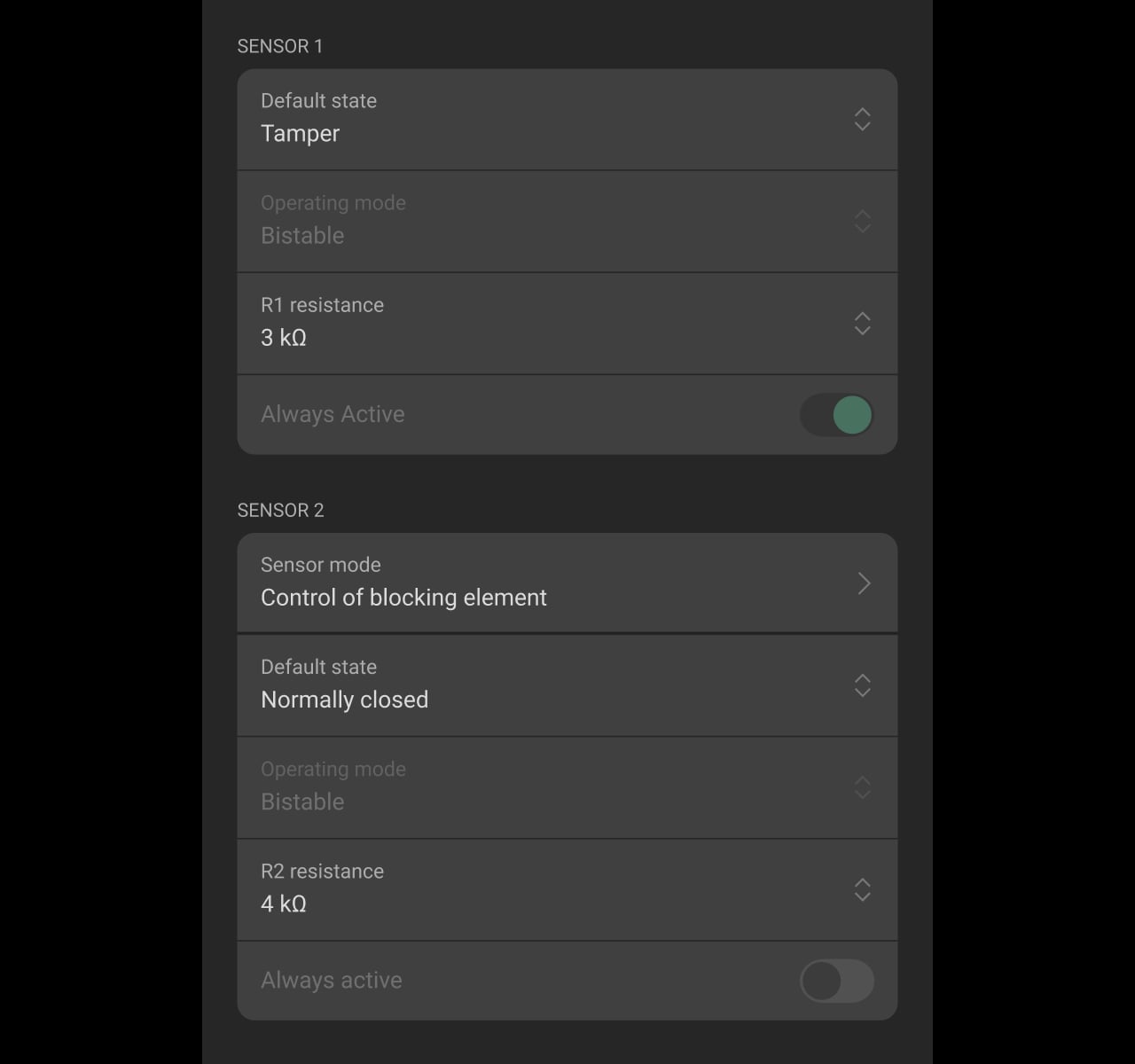

Maximální kompatibilita se zařízeními třetích stran
Modul podporuje všechny nejběžnější typy zapojení: NC, NO, EOL, 2EOL a 3EOL s odporem 1 až 15 kΩ. Lze připojit jak pulzní, tak bistabilní zařízení. K dispozici jsou také režimy KeyArm a rolovací žaluzie. Celý postup konfigurace zvládnete během chvilky přímo v aplikaci Ajax.

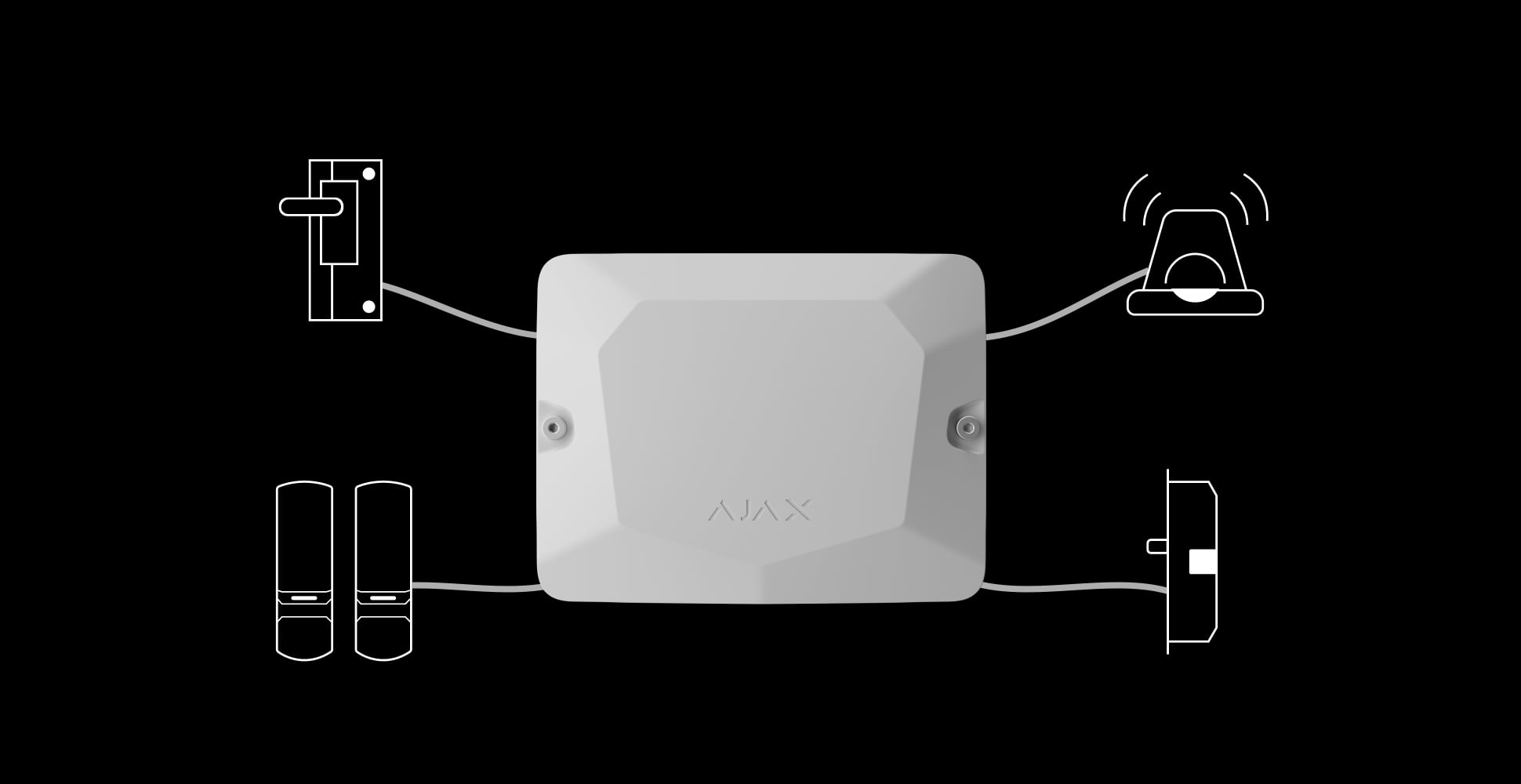

Rozsáhlý výběr připojitelných zařízení
Vstupy a výstupy modulu umožňují integrovat téměř jakékoli zařízení mimo portfolio Ajax – infračervené i mikrovlnné pohybové detektory, senzory plynu pro domácnost, termostaty, plovákové senzory, dveřní zámky, stroboskopy, klávesnice s biometrickou autentizací i rolovací žaluzie. Pro každé zařízení lze nastavit typ události a získávat podrobná oznámení v aplikaci Ajax.
Technologie Fibra – jedinečná drátová komunikace
Fibra je proprietární technologie Ajax pro zabezpečenou obousměrnou komunikaci mezi zařízeními a hubem. Zahrnuje šifrování a autentizaci zařízení, které brání sabotáži, spoofingu a krádeži dat. Dosah sběrnice Fibra je až 2 000 m, přičemž na jedné lince lze provozovat různé typy zařízení včetně sirén, klávesnic a detektorů s fotoverifikací.

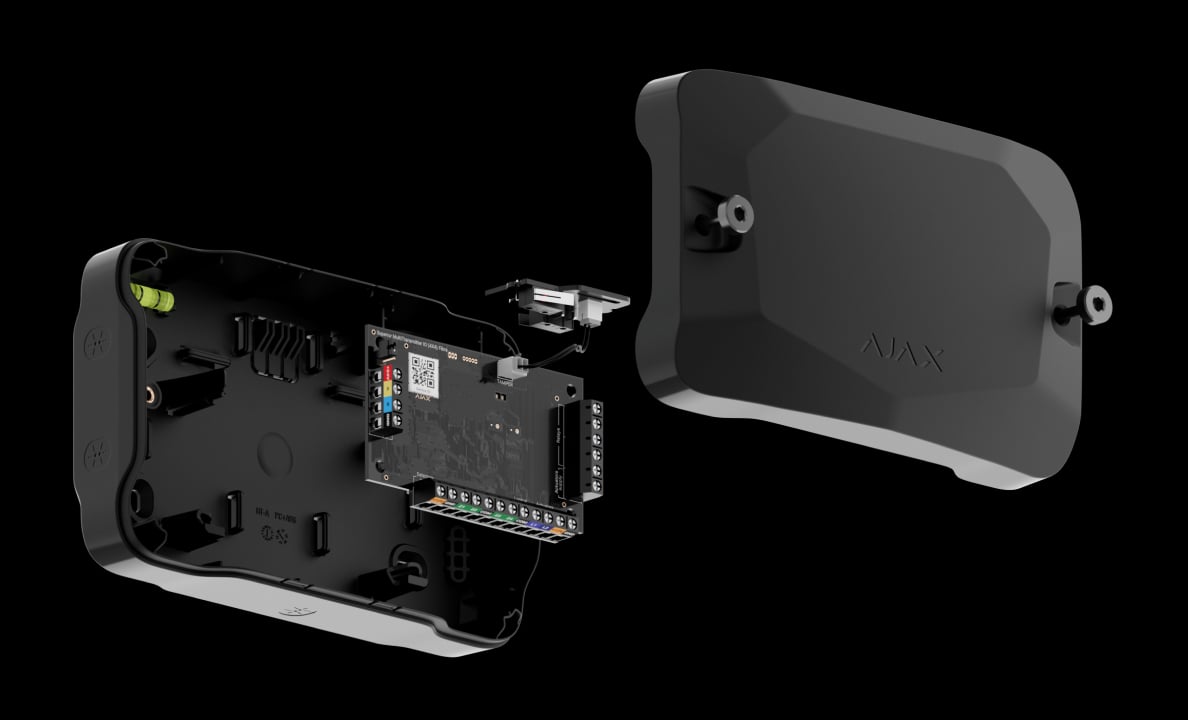

Montáž do skříně Ajax Case
Superior MultiTransmitter IO (4X4) Fibra se instaluje do kompatibilní skříně Ajax Case, která disponuje optimálním uspořádáním kabelových kanálů, speciálními držáky pro modul a tamperem. K dispozici jsou varianty Case A (106), Case B (175) a Case D (430) – vyberte menší pro samotný integrační modul nebo větší pro umístění více zařízení do jedné skříně.
Rychlá instalace a konfigurace bez programování
Modul lze přidat do systému automatickým skenováním linky nebo naskenováním QR kódu. Odpor EOL se měří automaticky – není nutné nic nastavovat ručně. Veškerá konfigurace modulu i připojených zařízení třetích stran probíhá vzdáleně v mobilní nebo desktopové aplikaci Ajax. Nepotřebujete žádné programování – vše je k dispozici ihned po instalaci.
Vzdálené ovládání a správa systému
Instalatéři i uživatelé mohou modul a připojená zařízení plně konfigurovat a testovat vzdáleně nebo přímo na místě pomocí mobilních a desktopových aplikací Ajax. Každé zařízení lze kdykoli překonfigurovat bez fyzické přítomnosti. Systém podporuje účty pro instalační firmy i samostatné techniky.
Klíčové vlastnosti

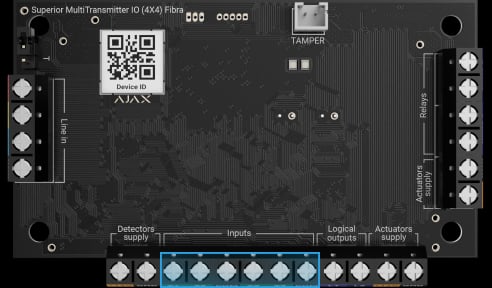

4 vstupní zóny
Čtyři nezávislé vstupy pro připojení drátových detektorů a dalších zařízení třetích stran. Podporují typy zapojení NO, NC, EOL, 2EOL, 3EOL a režim rolovacích žaluzií.
Integrace dveřní ochrany na principu nevyhnutelnosti
Modul je komplexním řešením pro automatické uzamčení/odemčení dveří při střežení/odstřežení podle principu nevyhnutelnosti (Zwangsläufigkeit). Dva logické výstupy ovládají zástrčkové zámky a blokovací prvky.
Pulzní a bistabilní provozní režim
Vstupy i výstupy lze nastavit do pulzního nebo bistabilního režimu podle charakteru připojených zařízení. Nastavení probíhá samostatně pro každý vstup/výstup v aplikaci Ajax.

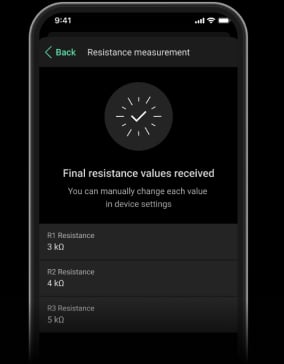

Automatické měření odporu EOL
Modul dokáže automaticky změřit odpor EOL odporů při instalaci. Odpadá zdlouhavé ruční měření každého zařízení – instalace je tak výrazně rychlejší a přesnější.
Vzdálené ovládání a konfigurace
Veškerá nastavení modulu i připojených zařízení jsou dostupná vzdáleně v mobilní nebo desktopové aplikaci Ajax. Žádné programování klávesnicí není potřeba – vše funguje ihned z krabice.
Fibra – zabezpečená drátová komunikace
Proprietární technologie Ajax pro obousměrnou komunikaci s hubem. Dosah linky až 2 000 m. Šifrování s dynamickým klíčem a autentizace zabraňují sabotáži a spoofingu. Komunikace využívá princip TDMA.
Instalace do skříně Ajax Case
Modul se montuje do kompatibilní skříně Case A (106), Case B (175) nebo Case D (430). Skříně mají předpřipravené kabelové kanály, držáky modulu a integrovaný tamper. Spojovací materiál je součástí dodávky.
Šifrování přenášených dat
Veškerá uložená a přenášená data jsou chráněna blokovým šifrováním s dynamickým klíčem. Šifrování výrazně znesnadňuje neoprávněné připojení k modulu za účelem sabotáže.
Hardware

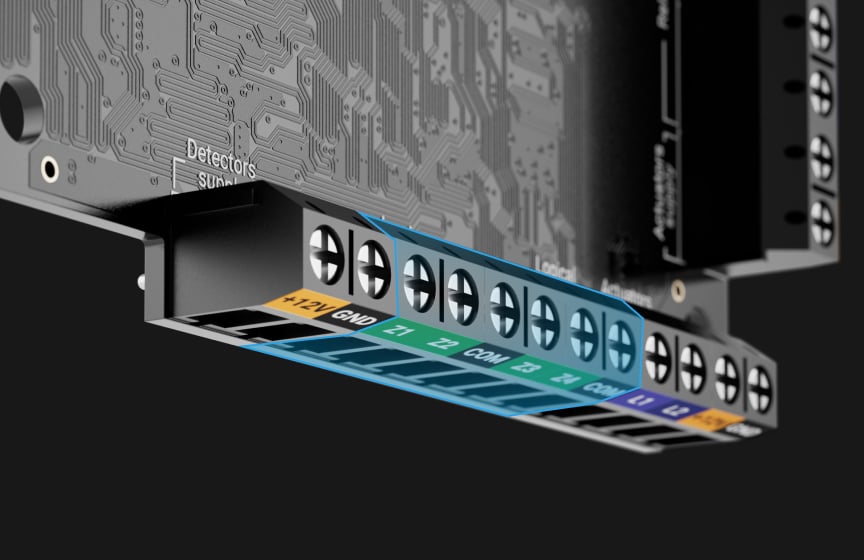

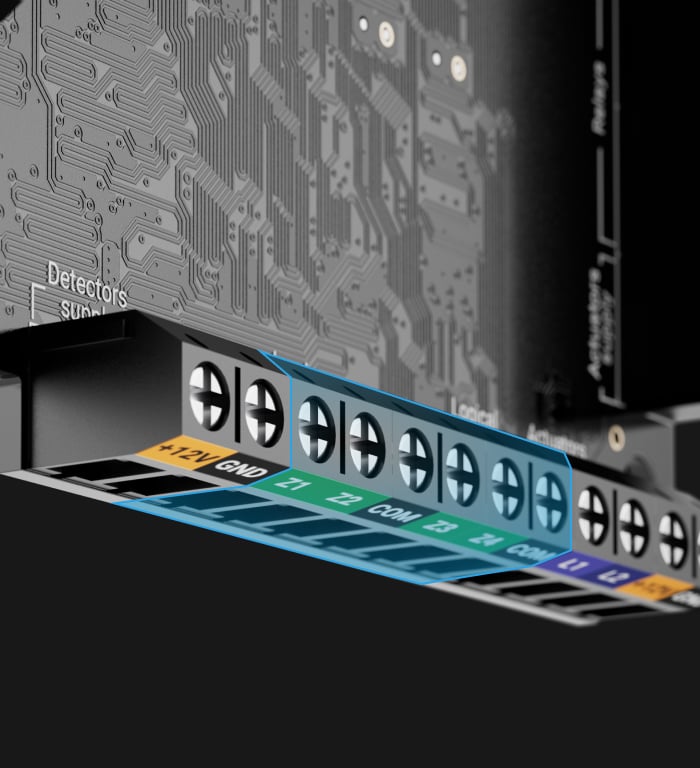

Čtyři vstupní zóny
Svorky Z1–Z4 pro připojení detektorů třetích stran. COM jako společná svorka pro signálové kontakty. Podporují NO, NC, EOL, 2EOL, 3EOL a rolovací žaluzie.

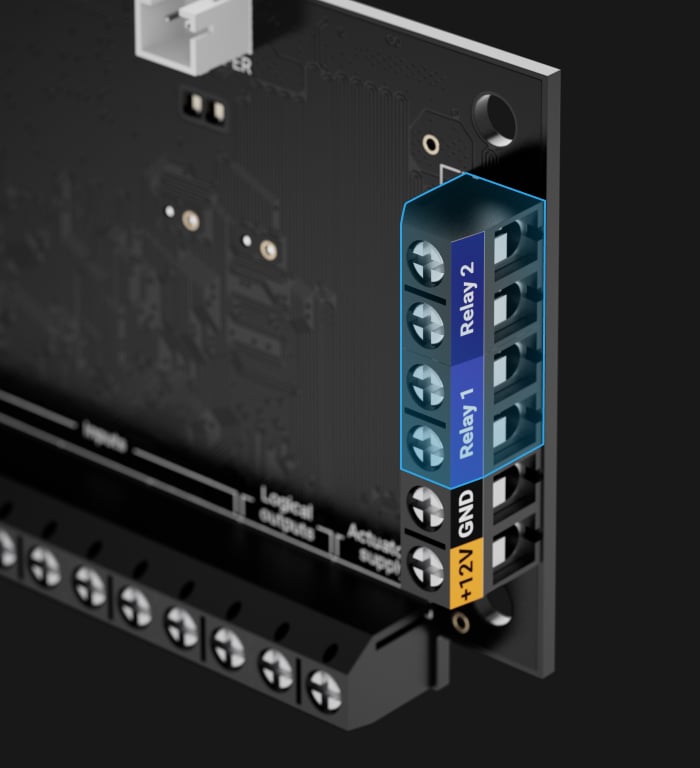

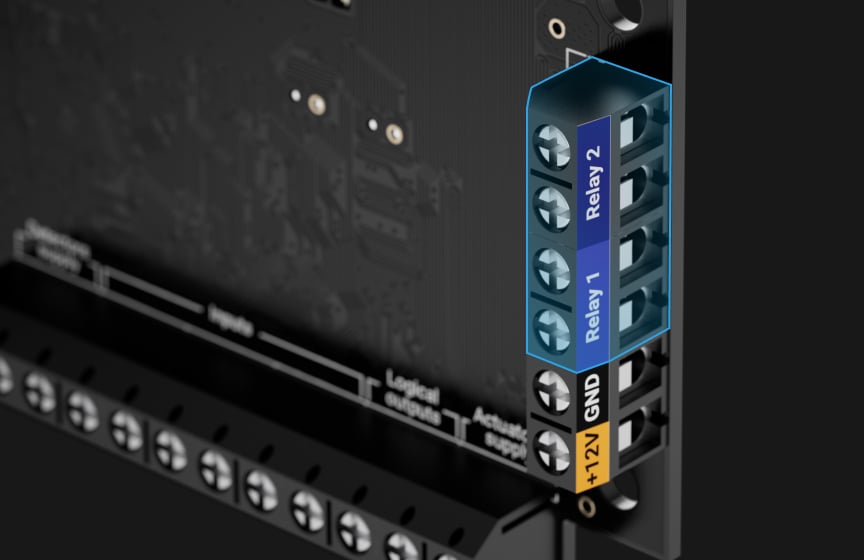

Dva reléové výstupy
Svorky Relay1 a Relay2 – výstupy se suchým kontaktem pro ovládání sirén, stroboskopů a dalších elektrických zařízení. Maximální spínací proud 1 A.

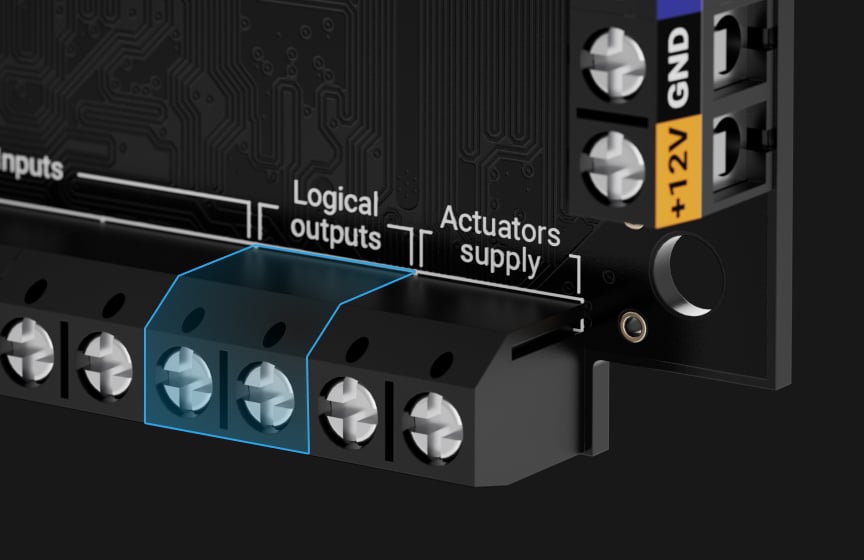

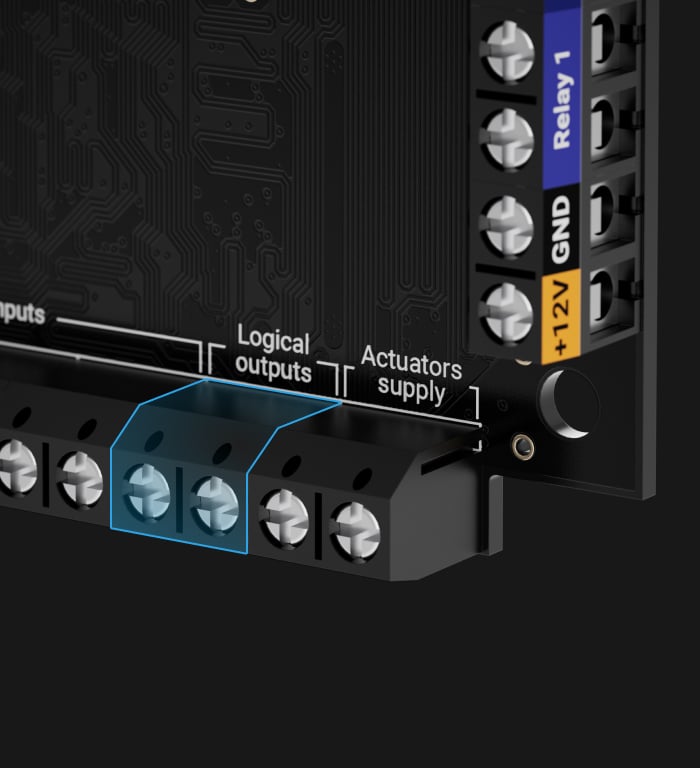

Dva logické výstupy
Svorky L1 a L2 pro integraci dveřní ochrany (zástrčkové zámky, blokovací prvky). Maximální zatížení 25 mA. Vhodné pro systémy na principu nevyhnutelnosti.

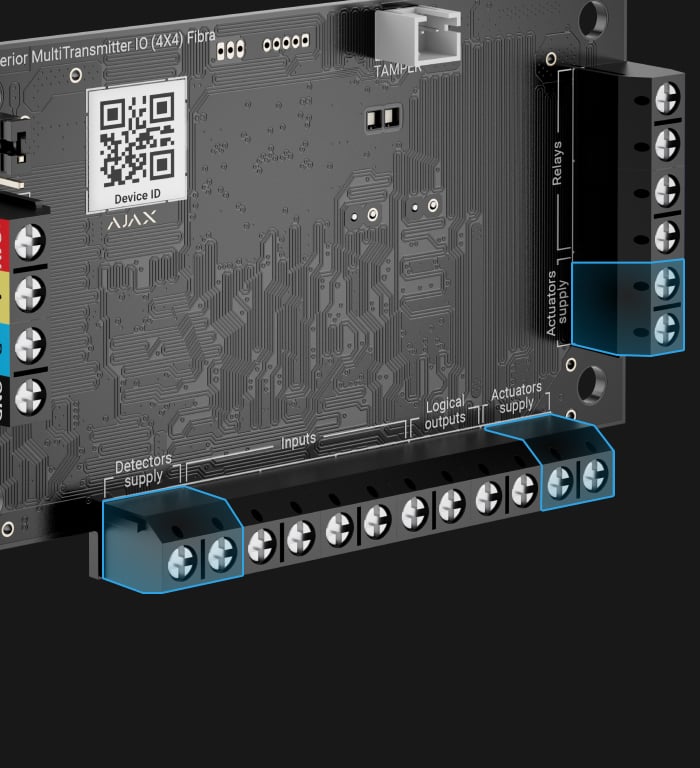

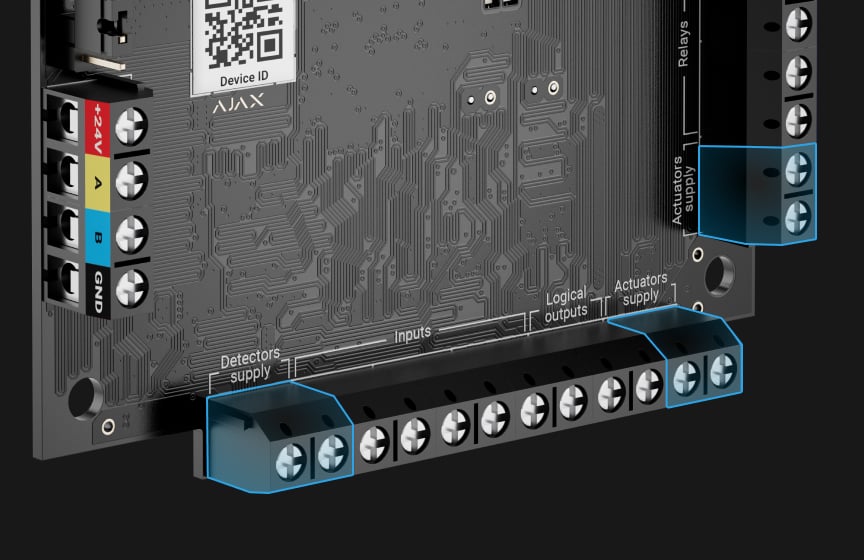

Tři napájecí výstupy
Svorky +12V (pro vstupní zařízení), +12V (pro výstupní elektromechanická zařízení) a GND. Celkový výstupní proud pro zařízení třetích stran až 500 mA při 12 V DC.

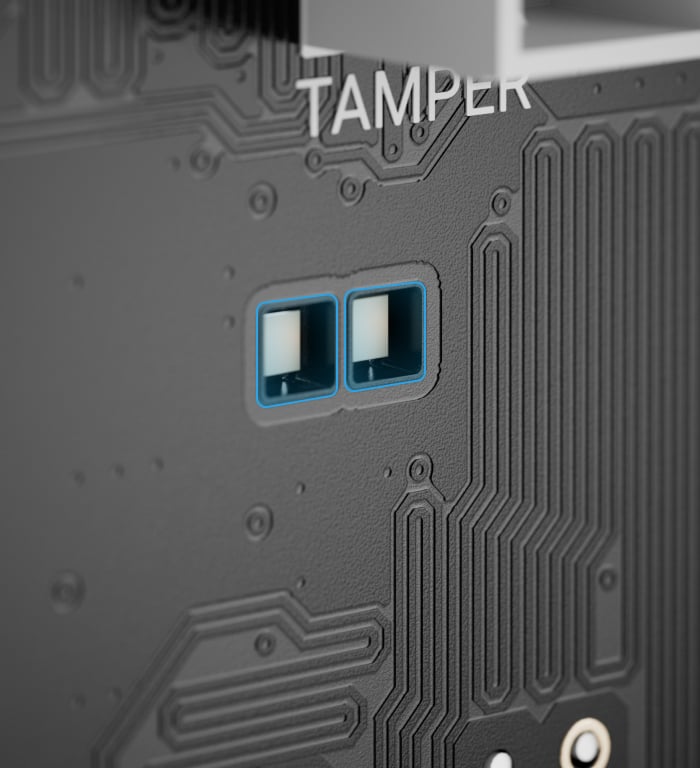

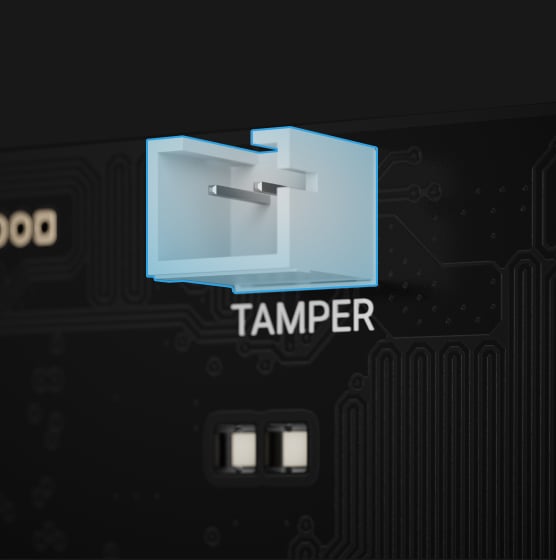

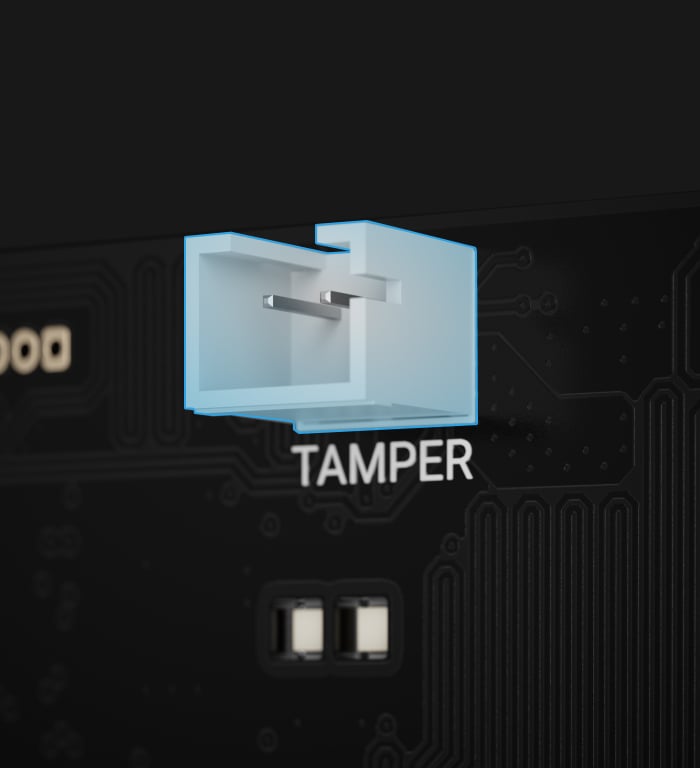

Konektor pro tamper desku Ajax Case
Deska modulu obsahuje konektor pro připojení tamper desky ze skříně Ajax Case. Tamper hlídá otevření krytu i pokus o odmontování zařízení od podkladu.

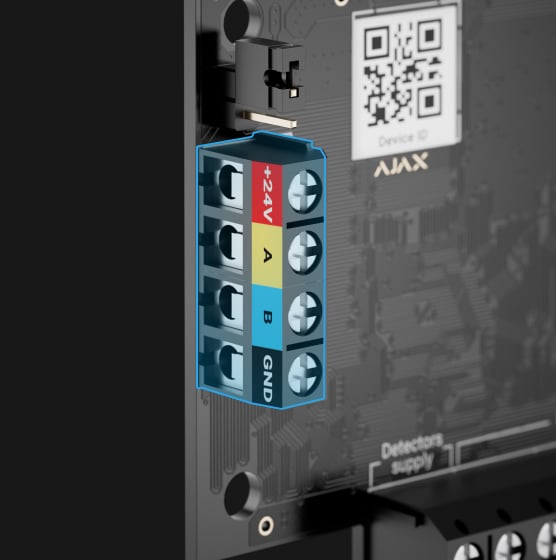

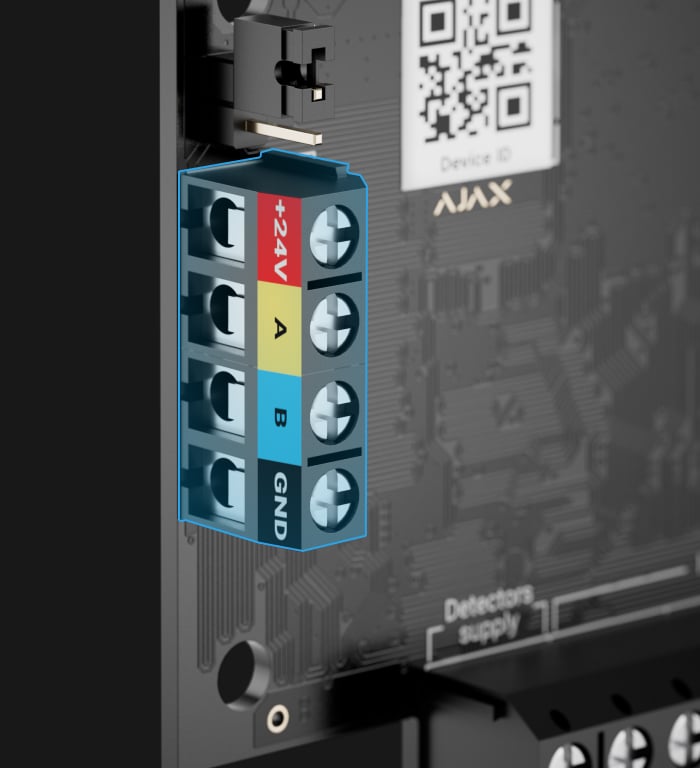

Svorkovnice pro připojení k hubu přes Fibra
Čtyřžilový kabel pro připojení modulu na libovolné místo sběrnice Fibra – za hubem nebo za jiným zařízením na lince. Dosah linky až 2 000 m.

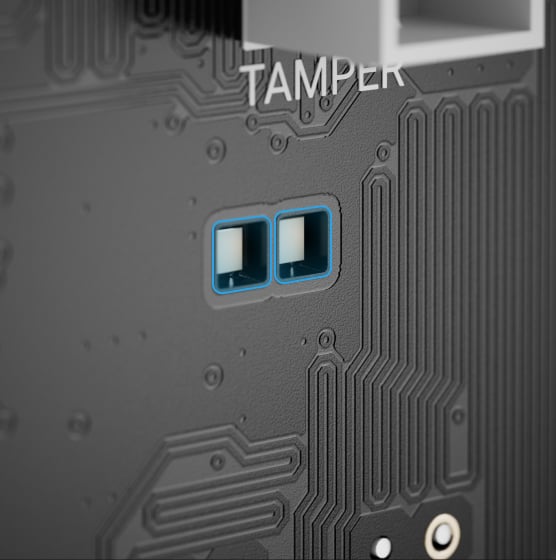

LED indikátor
Stavová LED dioda pro rychlou vizuální kontrolu funkce modulu při instalaci a servisním zásahu.
Kde všude chrání
Čtyři vstupní zóny
Dva reléové výstupy
Dva logické výstupy
Napájecí výstupy pro zařízení třetích stran
Konektor pro tamper desku Ajax Case
Svorkovnice pro připojení k Fibra lince
LED indikátor
Instalace do skříně Ajax Case

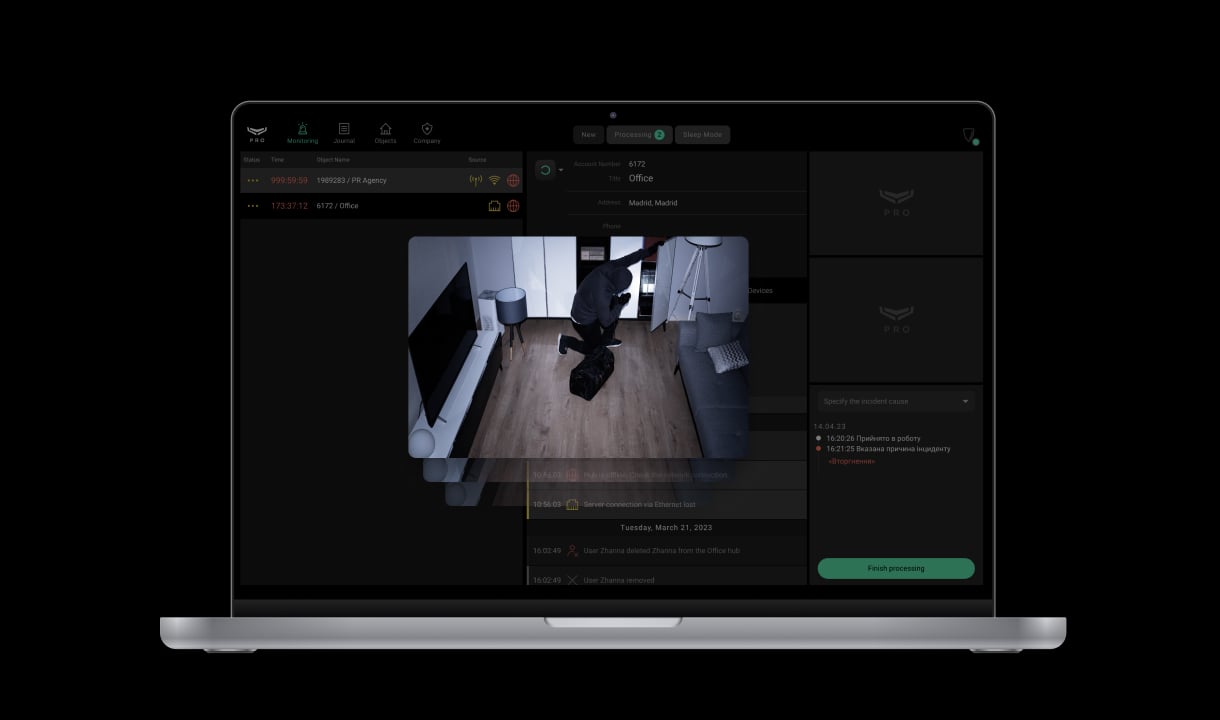

Monitoring alarmů na PCO
