Case
Montážní krabice Ajax pro kabelová zabezpečovací zařízení. Dostupná ve čtyřech velikostech – od kompaktního Case A (106) pro jeden modul až po velký Case D (430) pro až osm modulů a dvě akumulátory 18 Ah. Certifikace Grade 3, PD 6662, NFA2P, INCERT a EN 60670-1.
Montážní krabice Ajax jsou navrženy pro přehlednou instalaci kabelových modulů Fibra. Pevné stěny, integrovaná libela, tamper a průchodky pro kabely zajišťují rychlou a spolehlivou montáž v každém prostředí.
Krabice jsou vyrobeny z odolného plastu odolávajícího UV záření, splňují normy EN 60670-1 a RoHS a jsou dostupné v černém i bílém provedení.
Objevte Case ▶ Přehrát na YouTube
Rychlá a bezpečná montáž
Krabice je vybavena plastovými západkami a pojistnými šrouby, které pevně zajistí instalovaná zařízení i víko bez nutnosti dalšího nářadí. Průchodky a otvory pro kabelové svazky umožňují přehledné vedení vodičů přímo v krabici.
Rozšířené montážní otvory kompenzují drobné odchylky při vrtání a integrovaná libela pomáhá dosáhnout přesného svislého osazení na stěnu.
Ochrana proti sabotáži – tamper
Každá krabice Case obsahuje tamperový modul, který se připojuje přímo ke konektoru instalovaného zařízení. Při pokusu o otevření nebo demontáž krabice okamžitě vyšle poplach.
Tamper je standardní součástí všech verzí Case a splňuje požadavky normy EN 50131-3 pro Grade 3.
Plastové zarážky pro bezpečné vrtání
Zarážky umístěné uvnitř krabice zabrání proniknutí vrtáku ke kabelům nebo deskám při vrtání montážních otvorů v základně. Vrták se opírá o zarážku a neklouzá.
Připravené výřezy různých průměrů (O16, O20, O32, O40 nebo O63 mm dle modelu) usnadňují průchod kabelů a nelze je perforovat nástrojem přes přední panel.
Černá nebo bílá – na výběr
Krabice Ajax Case jsou dostupné ve dvou barevných provedeních – bílém a černém – aby ladily s interiérem nebo technickým prostředím instalace.
Plast odolává UV záření a nevybarvuje se ani po dlouhodobém vystavení slunečnímu světlu. Povrch je bez zápachu a certifikovaný dle RoHS.

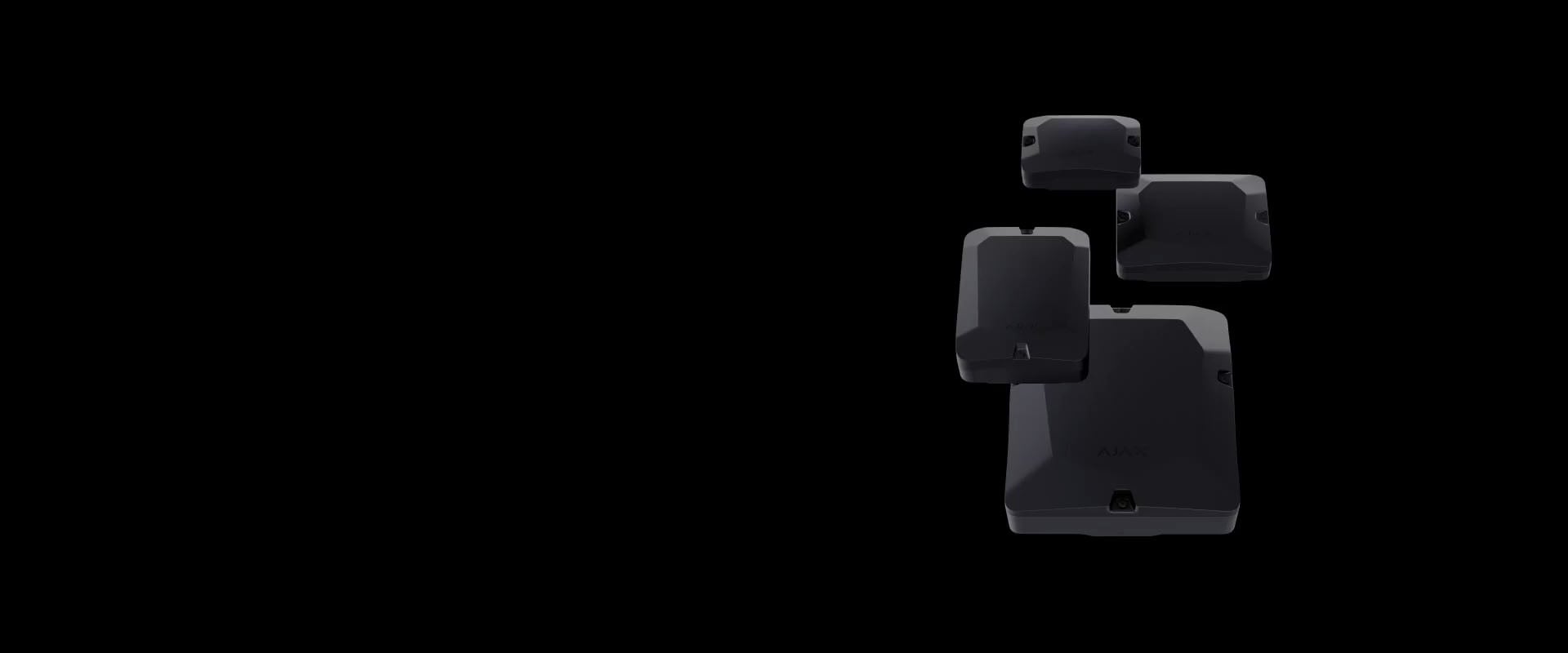

Čtyři velikosti pro každou konfiguraci
Vyberte krabici odpovídající velikosti podle počtu modulů, které potřebujete instalovat. Case A pojme jeden modul, Case B až dva, Case C jeden modul s akumulátorem 7 Ah a Case D až osm modulů se dvěma akumulátory 18 Ah.
Správná volba velikosti snižuje náklady, zrychluje montáž a sdružuje zařízení na jednom místě pro jednodušší servis.
Case D (430) – až osm modulů v jedné krabici
Největší varianta Case D pojme až osm modulů Fibra, dvě akumulátory 18 Ah a nabízí tisíce možných konfigurací. Moduly se upevňují pomocí držáků Module Holder (typ A) a Module Holder (typ B), které lze libovolně rozmísťovat a kdykoli vyměnit.
Krabice unese celkovou hmotnost zhruba 10 kg při plném osazení akumulátory. Libela, tamper a průchodky jsou standardem i u tohoto modelu.
Integrovaná libela pro přesnou montáž
Zabudovaná vodováha umožňuje okamžitě ověřit správný sklon krabice při montáži na stěnu, aniž by bylo třeba dalšího měřidla. Výsledkem je esteticky i funkčně správně osazená instalace.
Spolu s rozšířenými šroubovými otvory, které absorbují drobné odchylky při vrtání, tvoří libela součást systému, díky němuž je instalace Case skutečně bezproblémová.
Víko otočné o 180°
Víko krabice Case A (106) a Case B (175) lze při instalaci otočit o 180°, což dává technikovi dvě možnosti orientace a usnadňuje práci v místech s omezeným přístupem.
Pojistné západky na víku zabraňují jeho pádu z krabice, dokud není zajištěno šrouby – obě ruce technika tak zůstávají volné pro zapojování.
Zařízení v krabici ve dvou polohách
Moduly lze do krabice Case usadit ve dvou různých orientacích (otočeny o 180°), což zvyšuje flexibilitu zapojení kabeláže a umožňuje přizpůsobit rozmístění konektorů aktuálním podmínkám na místě.
Funkce je dostupná pro všechny kompatibilní moduly s výjimkou Superior LineSupply Fibra (45 W) a Superior LineSupply Fibra (75 W).

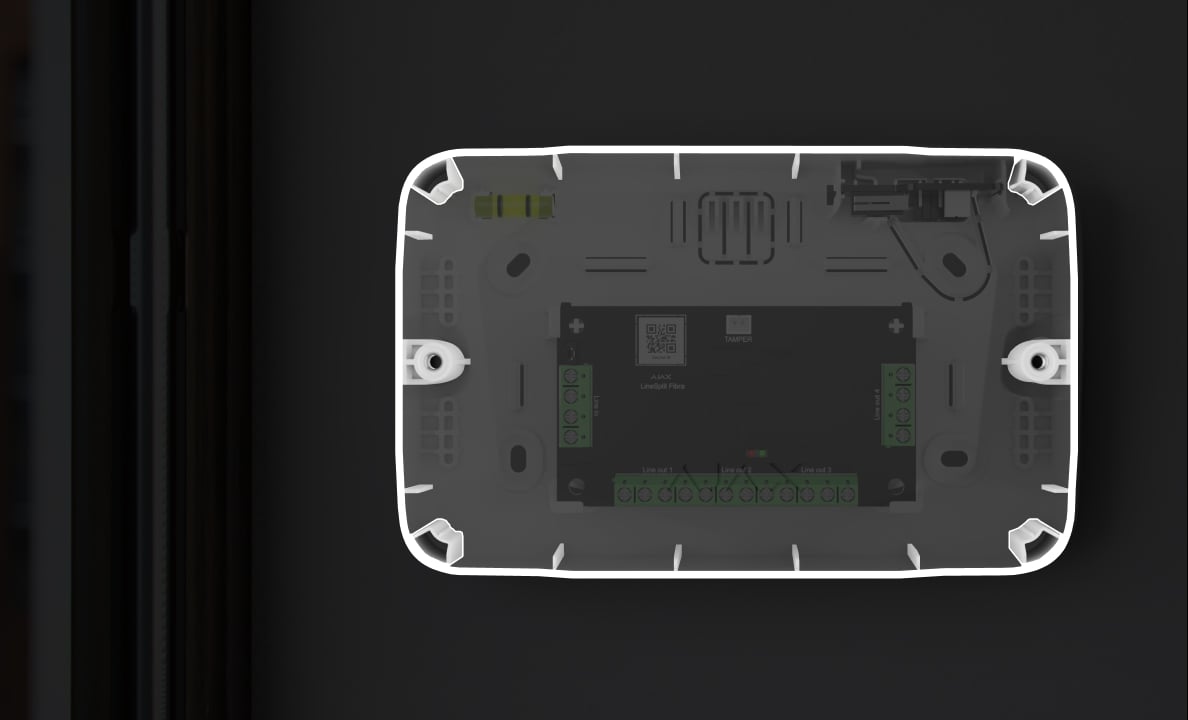

Pevný materiál odolný vůči deformaci
Stěny krabice zachovávají svůj tvar i při vrtání a mechanickém zatížení. Výztuhy jsou navrženy tak, aby zvyšovaly pevnost a nosnost konstrukce – Case D unese dva akumulátory 18 Ah o celkové hmotnosti přibližně 10 kg.
Plast splňuje normy EN 60670-1, je certifikován dle RoHS a nevybarvuje se ani nevyprchává ani při dlouhodobém provozu.
Klíčové vlastnosti
Tamper – ochrana proti sabotáži
Tamperový modul je součástí každé krabice Case a okamžitě hlásí pokus o otevření nebo demontáž.

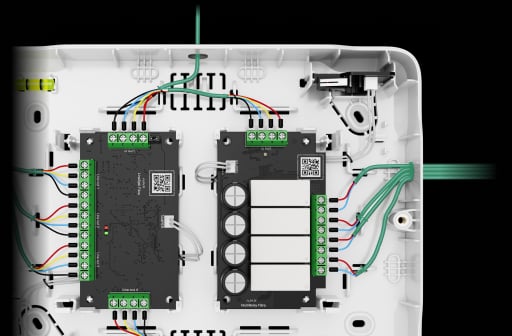

Přehledná správa kabeláže
Perforace, průchodky a úchyty pro kabelové svazky umožňují organizované vedení vodičů uvnitř krabice.
Integrovaná libela
Zabudovaná vodováha a rozšířené montážní otvory zajistí přesné a snadné osazení krabice na stěnu.
Zarážky pro bezpečné vrtání
Plastové zarážky zabrání proniknutí vrtáku k instalovaným deskám při vrtání montážních otvorů.
Dvě barevná provedení
Krabice jsou dostupné v černé a bílé variantě z UV odolného, nevybarvujícího se plastu.
Čtyři velikosti pro různé konfigurace
Od Case A (106) pro jeden modul až po Case D (430) pro až osm modulů – vždy správná velikost pro daný projekt.
Západky pro zajištění víka při montáži
Víko zůstane zachyceno na krabici díky plastovým západkám, dokud není zajištěno šrouby – obě ruce technika jsou volné.
Certifikace NFA2P
Case A (106) s modulem MultiRelay Fibra je certifikován dle NFA2P – 2 Boucliers, splňuje NF324-H58 a EN 50131-3.
Hardware
Case A (106)
Nejmenší krabice pro jeden modul Fibra. Rozměry: 106 × 168 × 56 mm. Vhodná pro Superior LineSplit, LineProtect a MultiRelay Fibra.
Case B (175)
Krabice pro jeden nebo dva moduly Fibra. Rozměry: 175 × 225 × 57 mm. Víko otočné o 180° pro flexibilní montáž.
Case C (260)
Krabice pro jeden modul a akumulátor do 7 Ah. Rozměry: 260 × 210 × 93 mm. Určena zejména pro Superior LineSupply Fibra.
Case D (430)
Největší krabice pro až osm modulů a dva akumulátory 18 Ah. Rozměry: 430 × 400 × 133 mm. Dodávána se 4 ks Module Holder (typ A).
Typická nasazení

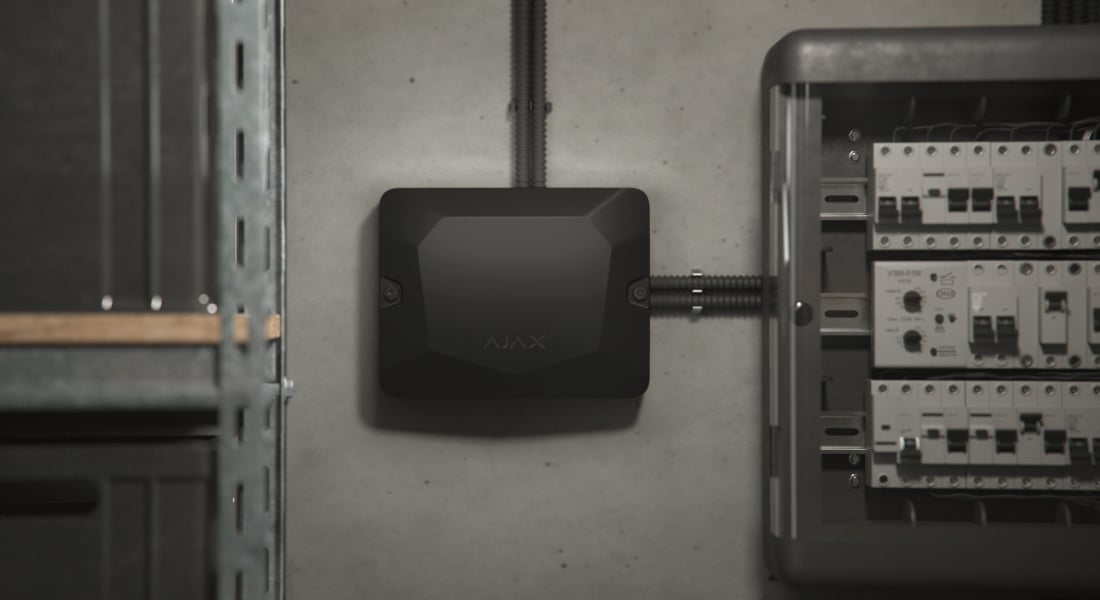

Výrobní závod

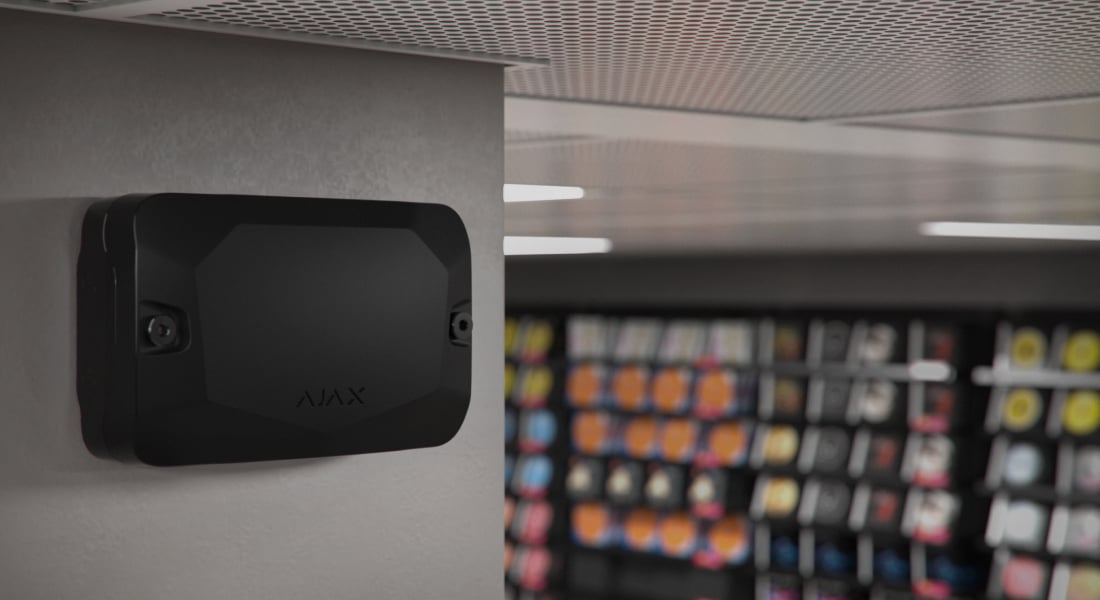

Prodejna

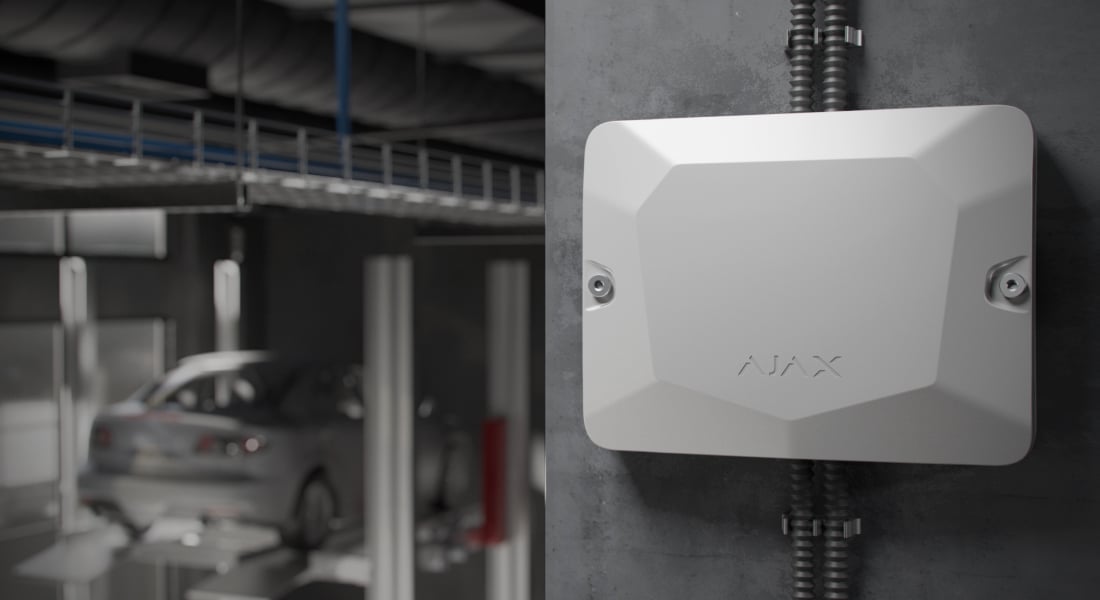

Autosalon
Rodinný dům

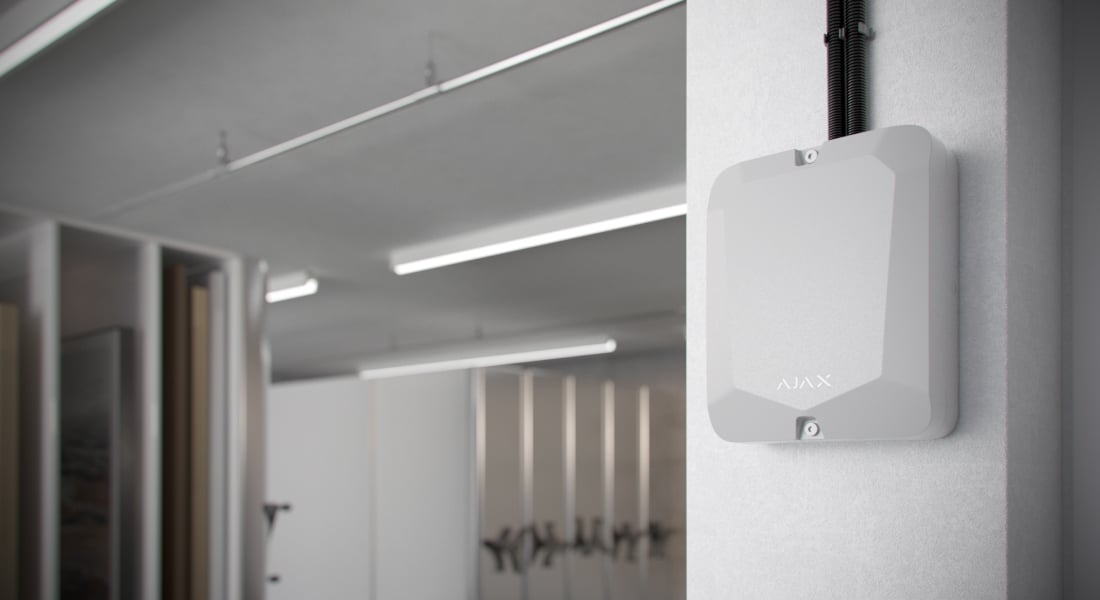

Muzeum

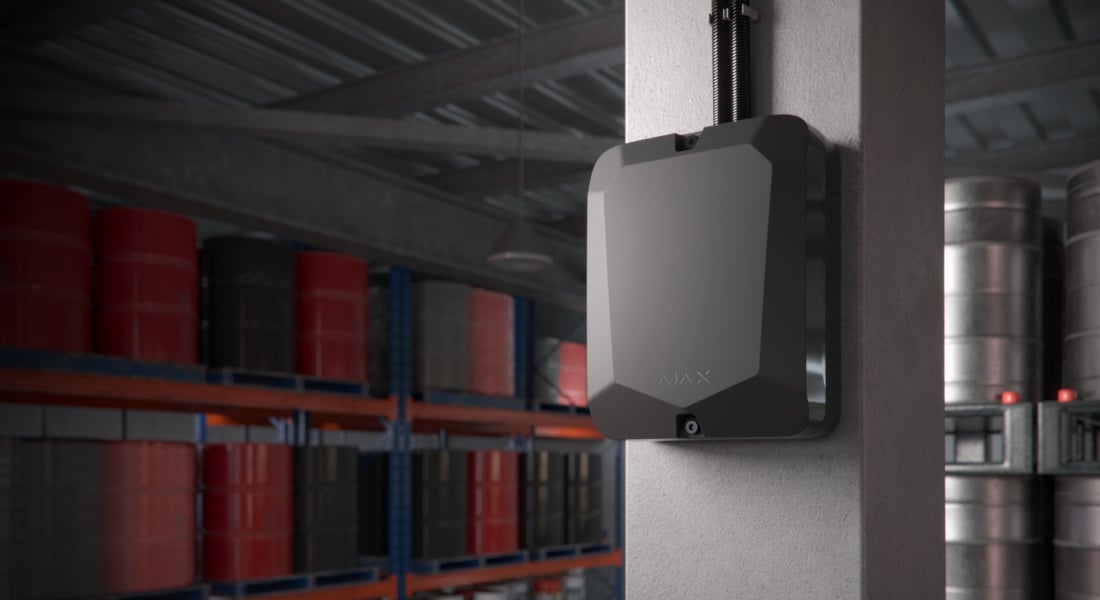

Sklad

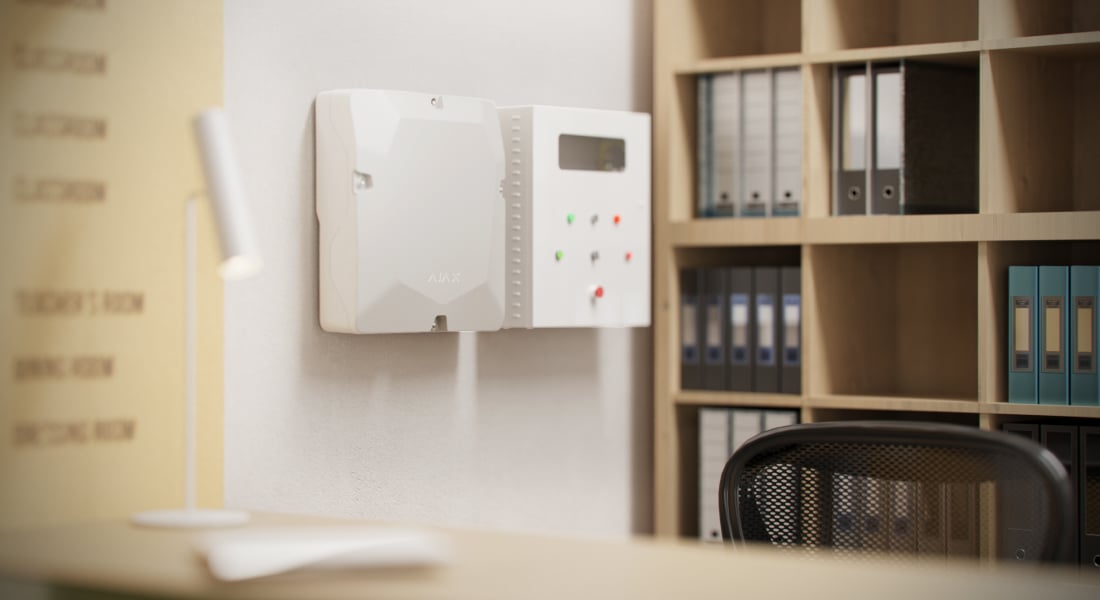

Vzdělávací instituce

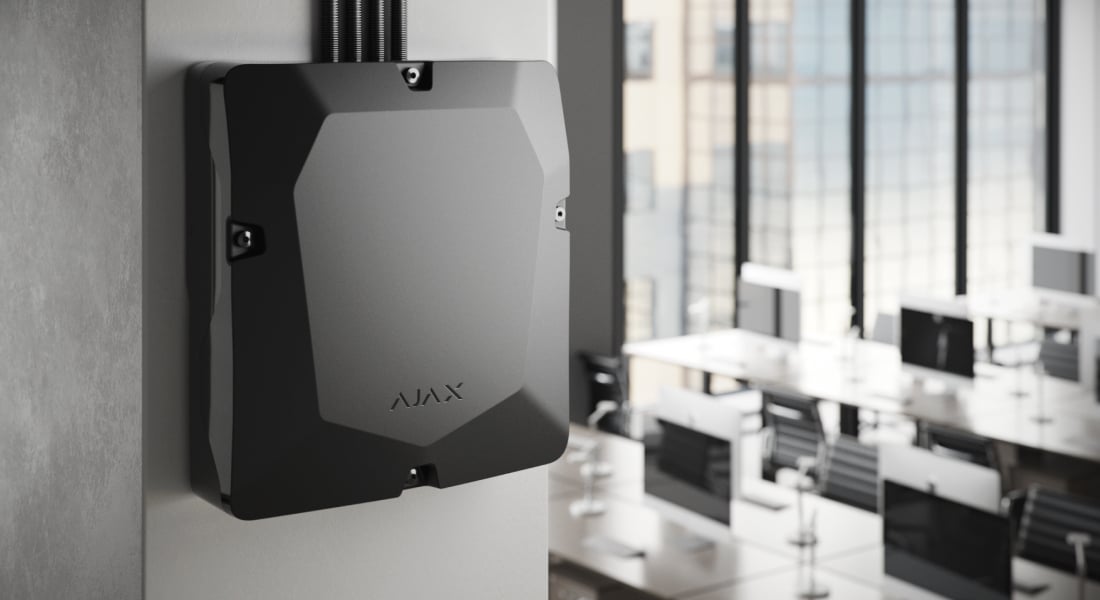

Kancelář
Technické parametry
