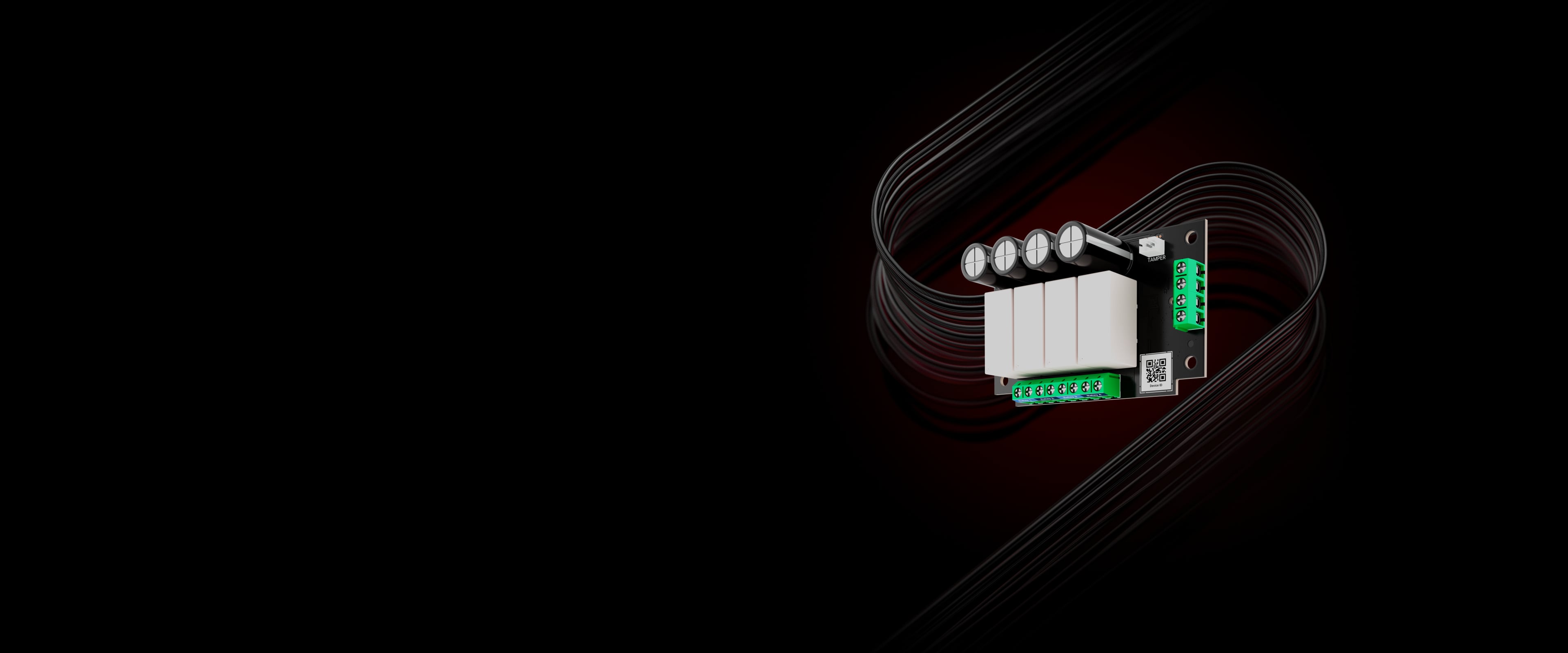

Superior MultiRelay Fibra
Čtyřkanálové relé s dálkovým ovládáním
Superior MultiRelay Fibra je reléový modul navržený pro realizaci složitých zapojení. Disponuje čtyřmi relé s bezpotenciálovými (suchými) kontakty, která mohou nezávisle řídit čtyři oddělené obvody.
MultiRelay umožňuje integraci různých spotřebičů, elektrických mechanismů i zabezpečovacích zařízení třetích stran do systému Ajax. Díky scénářům automatizace modul provádí plně automatizované akce v reakci na poplachy, změny zabezpečovacího režimu nebo podle nastaveného časového plánu.
Objevte Superior ▶ Přehrát na YouTube
Čtyři nezávislé obvody
Modul obsahuje čtyři relé, která mohou nezávisle řídit čtyři oddělené obvody – každé udržuje jiný spotřebič nebo elektrický mechanismus. Scénáře automatizace lze nastavit pro každé relé zvlášť. Je-li to potřeba, lze k řízení jednoho zařízení zapojit i více relé najednou.
Impulsní a bistabilní režim
Každé relé podporuje dva provozní režimy. Bistabilní – relé mění stav kontaktu při každé aktivaci, čímž připojený spotřebič zapíná nebo vypíná. Impulsní – relé mění stav kontaktu na nastavitelnou dobu (od 10 s do 2 h). Režim lze v aplikacích Ajax nastavit pro každé relé samostatně.
Zachování stavu kontaktů
Zařízení si pamatuje aktuální stav kontaktů každého relé. Po výpadku napájení a jeho obnovení zůstane stav kontaktu nezměněn. Funkci lze v aplikacích Ajax aktivovat pro každé relé zvlášť.
Podpora střídavých i stejnosměrných obvodů
Modul je vybaven relé s bezpotenciálovými (suchými) kontakty a dokáže řídit obvody se stejnosměrným, střídavým i nulovým proudem. Maximální spínané napětí je 30 V DC nebo 230 V AC, maximální spínaný proud 5 A (DC) nebo 10 A (AC) na každé relé.
Konfigurovatelné stavy kontaktů NC/NO
Každé relé podporuje dva stavy kontaktů. Normálně sepnutý (NC) – relé při aktivaci přeruší napájení a při deaktivaci ho obnoví. Normálně rozepnutý (NO) – relé při aktivaci přivede napájení a při deaktivaci ho přeruší. Výchozí stav kontaktu lze nastavit v aplikacích Ajax.
Chytrá bezpečnost a komfort
Scénáře automatizace umožňují zvýšit bezpečnost i komfort. Nastavte automatické vypnutí světel v kanceláři při střežení, aktivaci projektorů při detekci pohybu venkovními čidly nebo zapnutí spotřebiče v určitou hodinu. Každý scénář lze naprogramovat pro konkrétní relé.
Univerzální kryt Case
Ajax Case je jednotný kryt určený pro modulová zařízení Fibra. Různé velikostní varianty umožňují kombinovat více modulů v jednom krytu – to šetří místo a snižuje náklady na instalaci. SuperiorMultiRelay Fibra je kompatibilní s Case a lze jej namontovat společně s dalšími zařízeními. Case se prodává samostatně.
Unikátní kabelová technologie Fibra
Fibra je proprietární technologie Ajax pro zabezpečenou obousměrnou komunikaci mezi zařízeními a hubem. Zahrnuje šifrování a ověřování zařízení, čímž zabraňuje sabotáži, spoofingu a krádeži dat. Linka Fibra podporuje všechny typy zařízení – sirény, klávesnice i detektory s fotoverifikací. Dosah komunikace je až 2 000 m.
Nízká spotřeba energie
Komunikace přes Fibra vyžaduje minimální příkon – modul spotřebovává nejvýše 0,18 W. Fibra využívá princip TDMA: každé zařízení má krátký časový slot pro výměnu dat s hubem, přičemž komunikační modul je po zbytek doby neaktivní. To výrazně snižuje spotřebu a eliminuje rušení při současné komunikaci více zařízení.
Šifrování dat a ochrana proti spoofingu
Veškerá data ukládaná a přenášená systémem jsou chráněna blokovým šifráním s dynamickým klíčem. Hub ověřuje jedinečné parametry zařízení při každém komunikačním sezení – pokud ověření selže, hub ignoruje příkazy daného zařízení. To zabraňuje neoprávněné manipulaci i záměně zařízení.
Ochrana proti zkratu a pravidelné dotazování
Systém okamžitě detekuje zkrat na lince a upozorní bezpečnostní centrum i uživatele. Po odstranění závady není třeba měnit pojistky – provoz se obnoví automaticky. Zařízení pravidelně vyměňuje data s hubem; systém sleduje stav každého prvku a hlásí poruchy nebo ztrátu spojení.
Klíčové vlastnosti
Scénáře automatizace
Nastavení v aplikacích Ajax samostatně pro každé relé. Scénáře lze spustit poplachem, změnou režimu, časovým plánem i dalšími triggery.
Vzdálené ovládání a konfigurace
Intuitivní aplikace Ajax pro iOS, Android, macOS a Windows umožňují vzdáleně ovládat a konfigurovat modul odkudkoli s připojením k internetu – bez nutnosti návštěvy objektu.
Dva provozní režimy relé
Bistabilní a impulsní režim jsou konfigurovatelné v aplikacích Ajax nezávisle pro každé ze čtyř relé. Impulsní doba se nastavuje v rozmezí od 1 sekundy do 2 hodin.
Tamper alarm
Po instalaci do krytu Case disponuje modul tamperem, který hlásí pokus o otevření krytu nebo jeho oddělení od povrchu bezpečnostní službě i uživatelům.
Dosah komunikace až 2 000 m
Při použití kabelu U/UTP cat.5 dosahuje komunikační vzdálenost s hubem Ajax až 2 000 m. MultiRelay lze instalovat za hub, detektor, klávesnici nebo sirénu.
Informativní notifikace
Systém Ajax okamžitě informuje o poplachu nebo události s přesnými podrobnostmi – název zařízení, čas události a místnost, kde se zařízení nachází.
Kabelová komunikace Fibra
Fibra kombinuje spolehlivost kabelového vedení se šifrováním a ověřováním zařízení. Technologie TDMA zajišťuje nízkou spotřebu a bezrušivý provoz i při souběžné komunikaci mnoha zařízení.
Snadné párování a konfigurace
Zařízení se s hubem spáruje automaticky skenováním linky Fibra přímo z PRO aplikace. Alternativně lze přidat zařízení naskenováním QR kódu nebo ručním zadáním ID.
Vzdálená správa bez návštěvy objektu
Aplikace Ajax umožňují plnou správu nastavení na dálku. Instalatér může kdykoli upravit konfiguraci a poskytnout servis bez fyzické přítomnosti na místě.

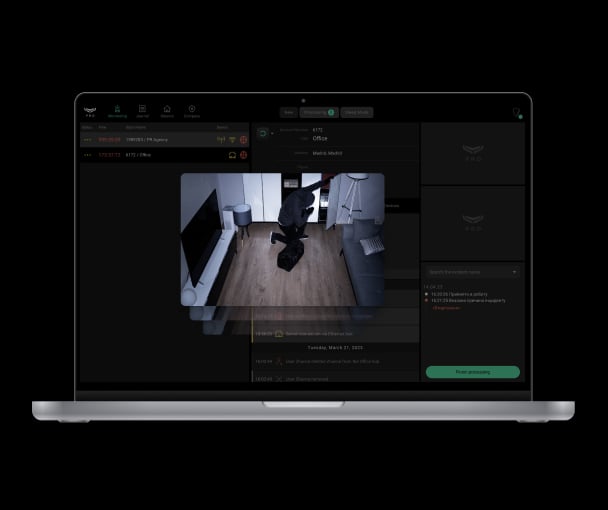

Monitoring v reálném čase
Bezpečnostní centrum obdrží notifikaci o poplachu za méně než sekundu. Notifikace obsahují název zařízení, čas události a přesnou místnost. Stav všech připojených zařízení je sledován průběžně.
Hardware

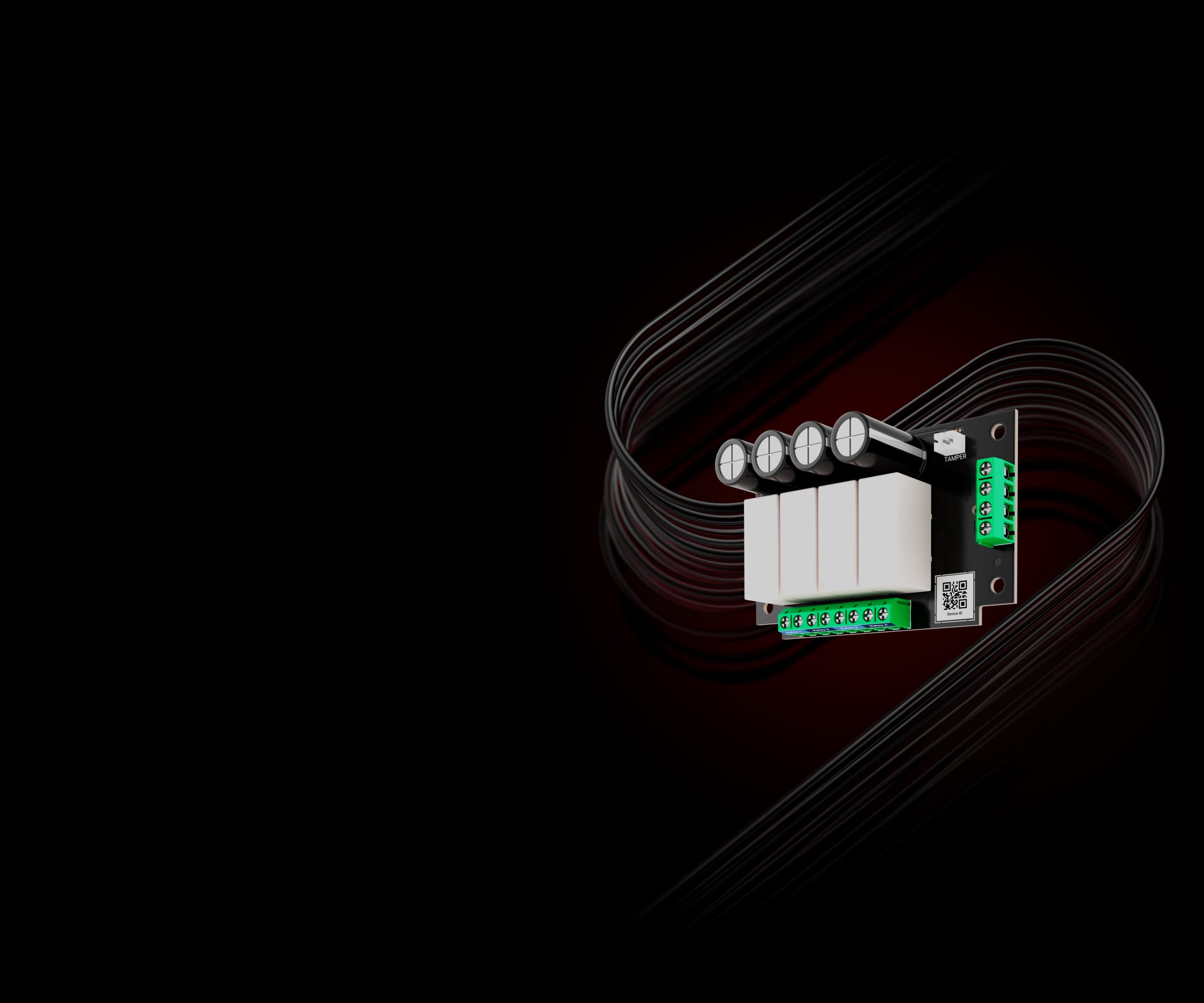

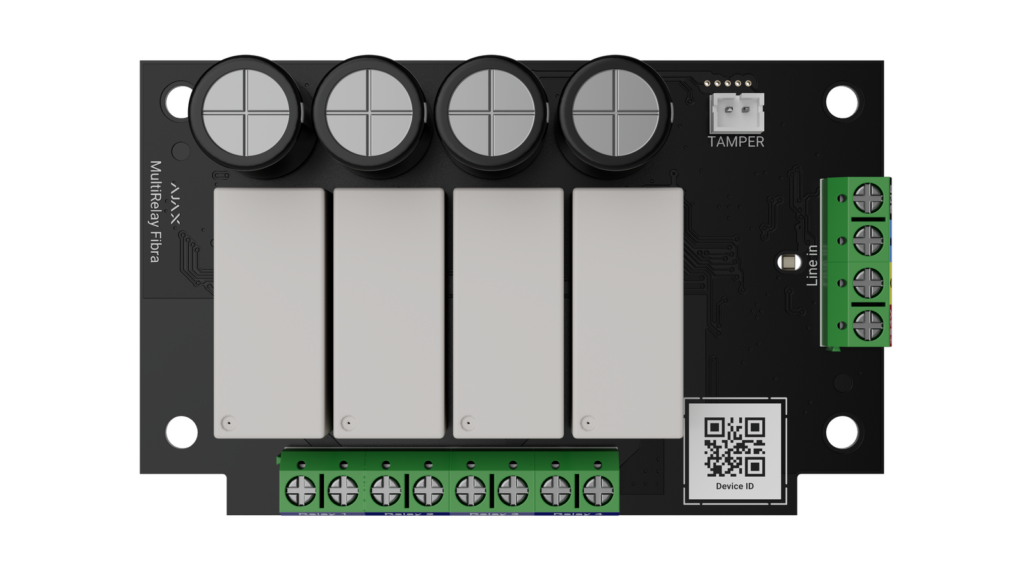

Superior MultiRelay Fibra
Čtyřkanálový reléový modul s bezpotenciálovými kontakty. Napájení 8,5–26 V DC, maximální příkon 516 mW, spotřeba proudu 21,5 mA. Rozměry desky: 90 × 55 × 30 mm, hmotnost 84 g.

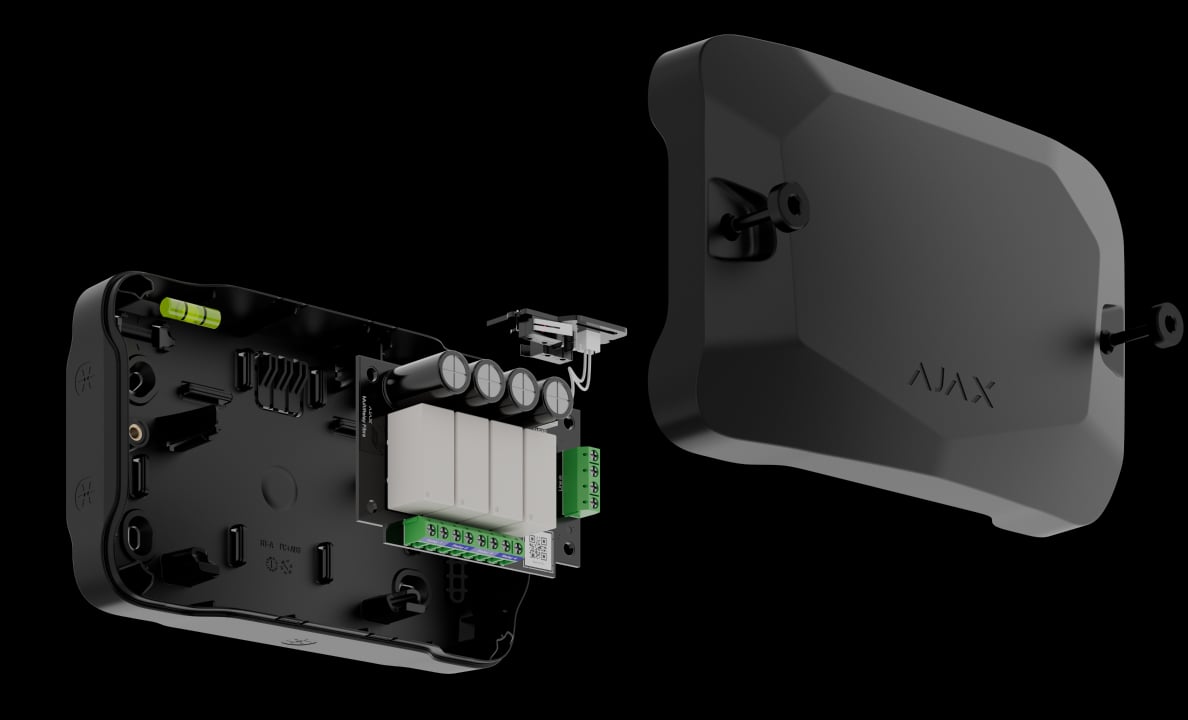

Instalace do krytu Case
Modul se instaluje do krytu Case (prodáván samostatně), který je určen pro modulová zařízení Fibra. Instalační sada obsahuje veškerý spojovací materiál. Kryt disponuje vestavěnou vodováhou, ochranou proti pádu šroubů a vodítky pro vedení kabelů.

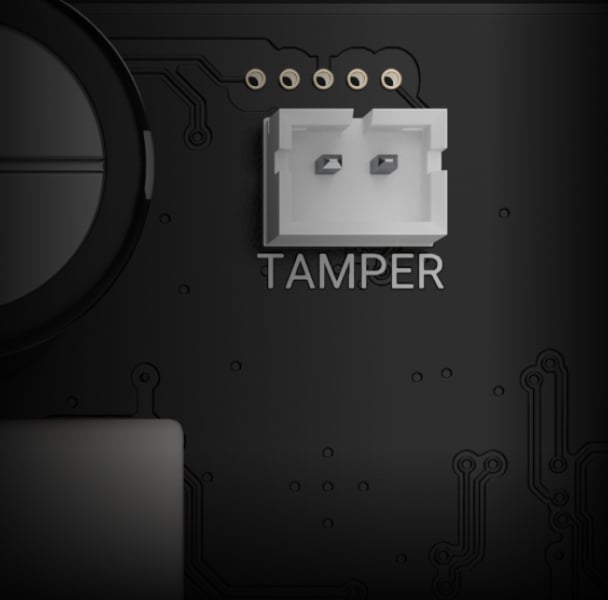

Tamper (sabotážní kontakt)
Deska tamper se připevní ke krytu Case. Hlídá otevření krytu i jeho oddělení od montážního povrchu a neprodleně informuje bezpečnostní centrum i uživatele.

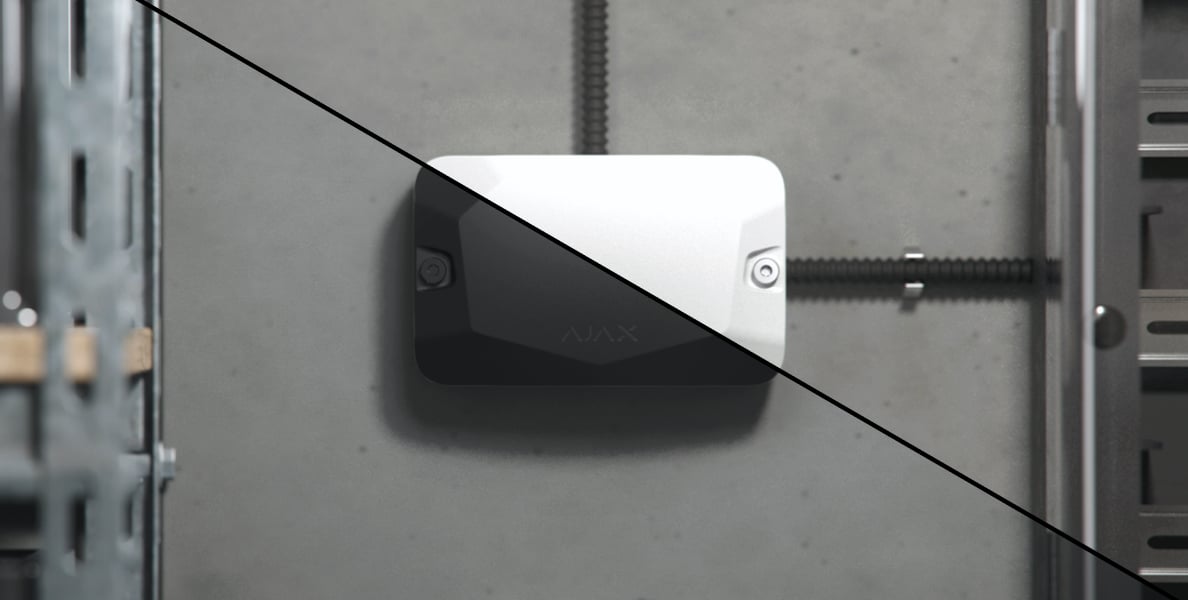

Ochrana proti spoofingu
Hub ověřuje jedinečné parametry zařízení při každém komunikačním sezení. Pokud jakýkoli parametr neodpovídá, hub ignoruje příkazy tohoto zařízení a zabrání neoprávněné manipulaci.
Kde všude chrání

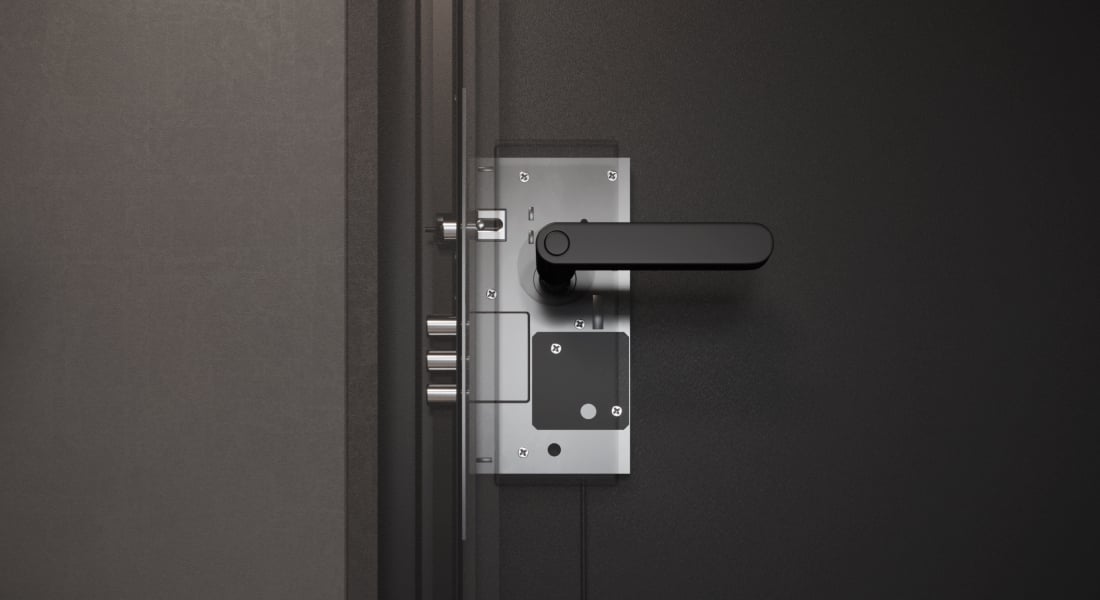

Elektrické zámky
Osvětlení a napájení

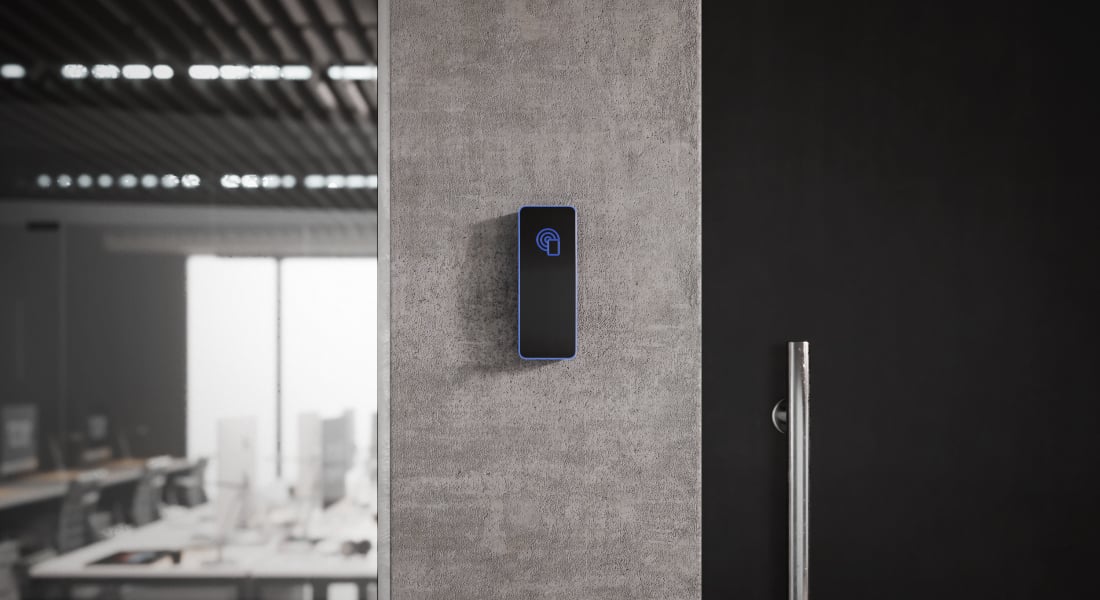

Kontrola přístupu
Automatické brány a závory

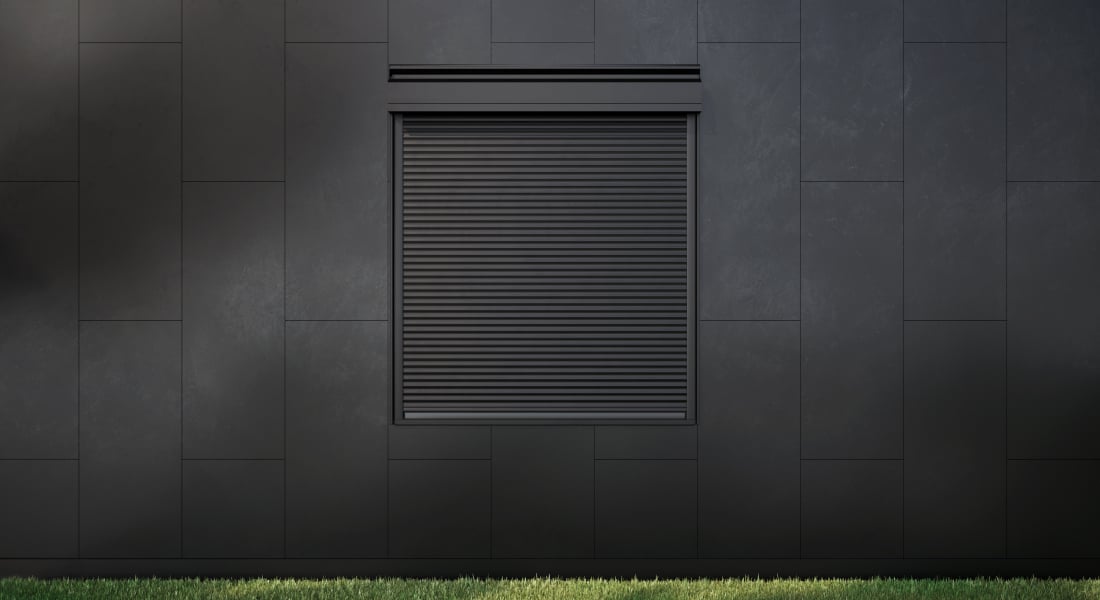

Rolovací žaluzie a rolety
Mlhové generátory

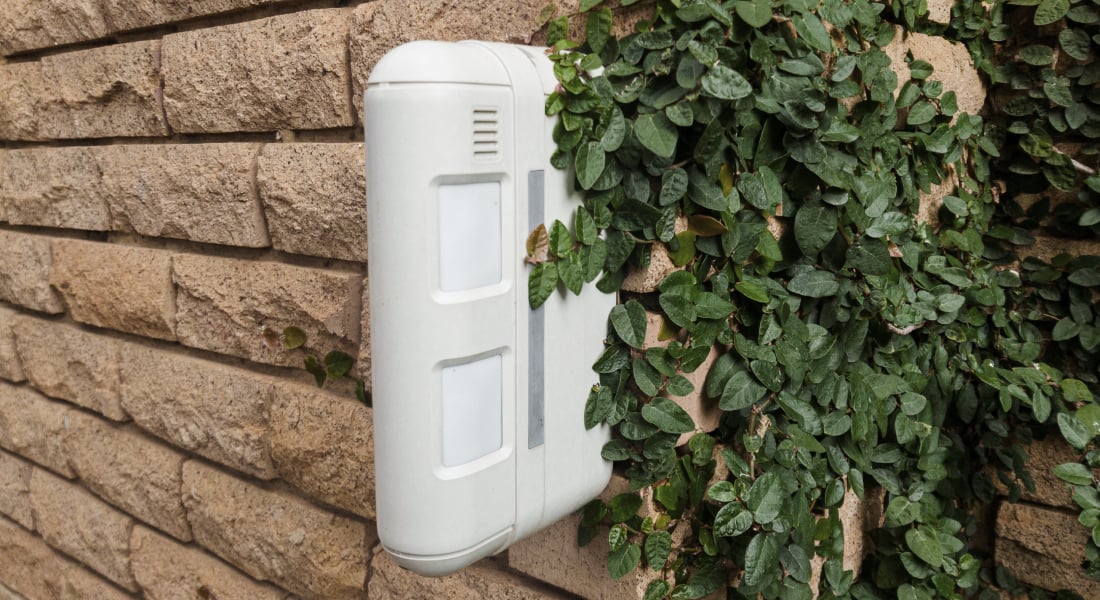

Kabelová zařízení třetích stran
Klimatizace
Simulace přítomnosti
Závlahový systém
